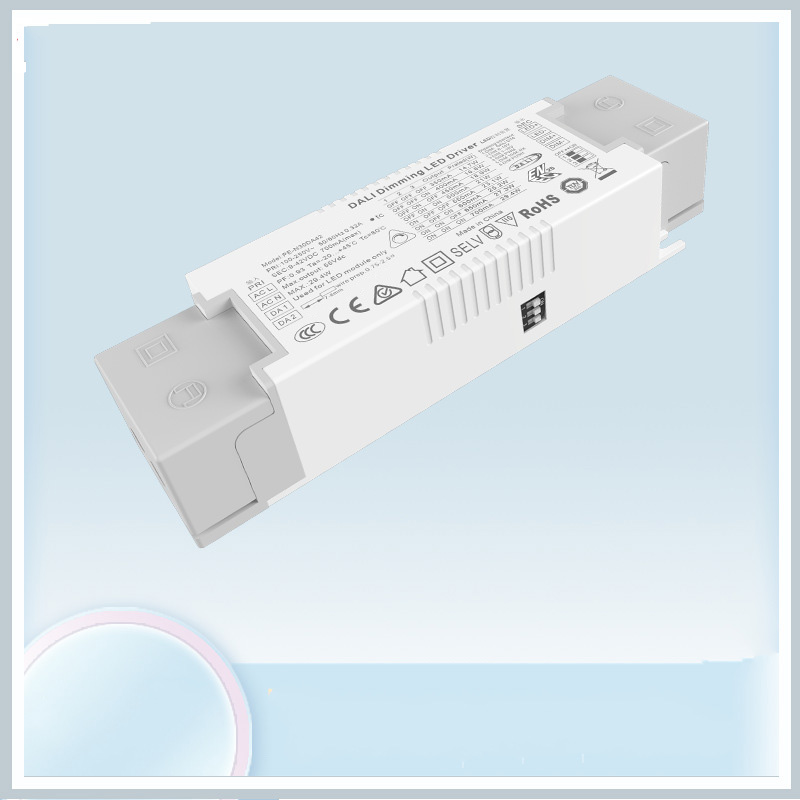

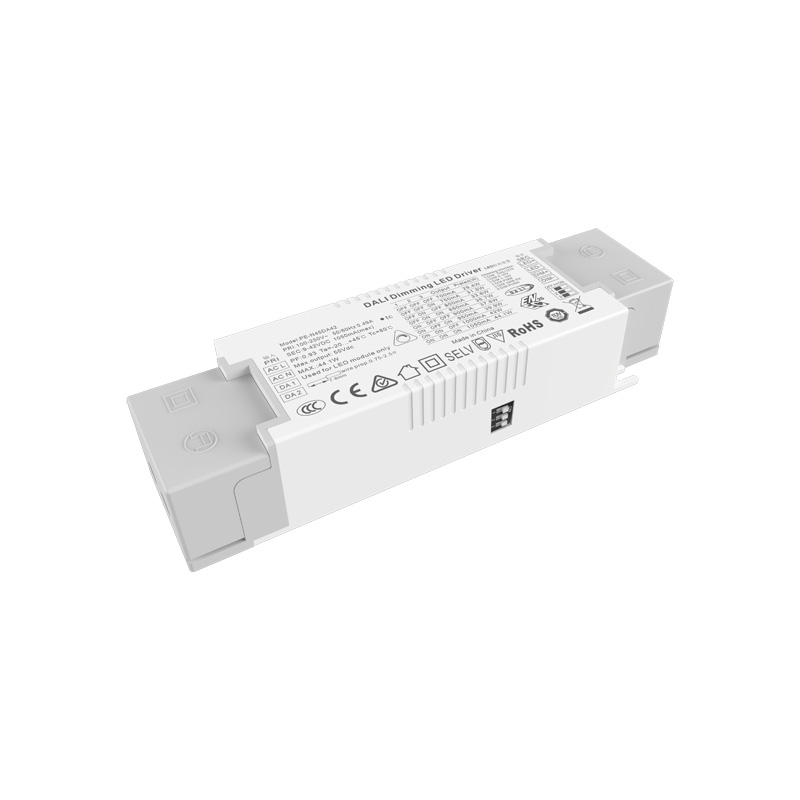

Driver LED regulável DALI de corrente constante de 45W
  • Driver LED regulável DALI de corrente constante de 45WDriver LED regulável DALI de corrente constante de 45W
  • Driver LED regulável DALI de corrente constante de 45WDriver LED regulável DALI de corrente constante de 45W

Driver LED regulável DALI de corrente constante de 45W

Um dos fabricantes chineses de driver LED regulável DALI de corrente constante de 45W, que oferece excelente qualidade a um preço competitivo, é a STARWELL. Fique à vontade para entrar em contato.
DALI (Digital Addressable Lighting Interface) é uma norma internacional para o controle de reatores eletrônicos, transformadores, LEDs, luzes de emergência e sinais de saída em um sistema de controle de iluminação digital fácil de gerenciar.

Enviar consulta

Como um dos fabricantes profissionais de driver de LED regulável DALI de corrente constante de 45W de alta qualidade, você pode ter a certeza de comprar driver de LED regulável DALI de corrente constante de 45W da STARWELL e ofereceremos o melhor serviço pós-venda e entrega pontual.

O driver de LED de escurecimento DALI é um dos drivers de LED de escurecimento de corrente constante desenvolvidos pela minha empresa com alto fator de potência, alta eficiência, alta precisão, o uso do chip de controle de interruptor de baixa perda estável e eficiente e os componentes de alto desempenho o tornam com baixo ruído, economia de energia, proteção ambiental, longa vida e outras características.

PE-N30DA/PE-N45DA tem DALI/Push/0-10V/1-10V/PWM/R DIM seis maneiras de escurecimento, use o interruptor DIP para alterar a função de escurecimento, não interferindo entre si, não existindo ao mesmo tempo .

Interface de escurecimento:

1. Escurecimento DALI, use interface de sinal DALI padrão. pode combinar com todo o sistema de controle DALI no marcador.

Escurecimento de 2,0-10V, use o padrão de resistência de 0-10V /100K/escurecimento PWM de 10V.


Características do driver LED regulável DALI de corrente constante de 45W:

1. Interface de escurecimento padrão DALI/Push/0-10V/1-10V/PWM/R DIM integrada

2. Com função PUSH para realizar o escurecimento PUSH

3. Saída de controle digital, sem cintilação

4. Faixa de entrada CA geral internacional de 100-250 V

5. Tipo de proteção: curto-circuito/sobrecorrente/sobretensão

6. Vento frio natural

7. Terminal grande travado por parafuso

8. Instalação econômica e conveniente

9. Em conformidade com os padrões mundiais de segurança de equipamentos de iluminação

10. Classe de proteção II

11. Garantia de 5 anos

12. Certificados TUV CE SAA ENEC

13. Tamanho: 147,5*43*30mm


Lista de modelos de driver de LED regulável DALI de corrente constante de 45W:

Dimerização de corrente constante DALI

Série Escurecimento Modelo Entrada Poder PF Tensão de saída Corrente de saída
PE-N14DA
12-14,7W		 DALI/Push/0-10V/1-10V/ Resistor 100K/PWM PE-N14DA24 AC100-250V 12w 0,88-0,96PF THD<10% 9-24 V 200/250/280/300/350/400/450/500mA
PE-N14DA42 14,7 W 9-42V 150/180/200/250/280/300/320/350mA
PE-N20DA
12-20W		 DALI/Push/0-10V/1-10V/ Resistor 100K/PWM PE-N20DA24 AC100-250V 19,2W 0,88-0,96PF THD<10% 9-24 V 450/500/550/600/650/700/750/800mA
PE-N20DA42 21W 9-42V 200/250/280/300/350/400/450/500mA
PE-N30DA
20-30W		 DALI/Push/0-10V/1-10V/ Resistor 100K/PWM PE-N30DA42 AC100-250V 29,4W 0,88-0,96PF THD<10% 9-42V 350/400/450/500/550/600/650/700mA
PE-N45DA
30-45W 		DALI/Push/0-10V/1-10V /Resistor 100K/PWM PE-N45DA42 AC100-250V 44,1W 0,88-0,96PF THD<10% 9-42V 700/750/800/850/900/950/1000/1050mA
Para N60DA
30-60W		 DALI/Push/0-10V/1-10V/ Resistor 100K/PWM PE-N60DA42 AC200-250V 58,8 W 0,88-0,96PF THD<10% 9-42V 700/800/900/1000/1100/1200/
1300/1400mA


Aplicação de driver de LED regulável DALI de corrente constante de 45W:

Os drivers de LED DALI (Digital Addressable Lighting Interface) são usados ​​em vários cenários. Aqui estão algumas aplicações comuns:

1. Iluminação de edifícios comerciais

2. Instituições Educacionais

3. Instalações de saúde

4. Indústria hoteleira

5. Lojas de varejo

6. Iluminação arquitetônica

7. Iluminação externa


Especificação do driver de LED regulável DALI de corrente constante de 45W:


Modelo PE-N30DA42 PE-N45DA42
SAÍDA Tensão de saída 9-42Vcc 9-42Vcc
Tensão máxima de saída 42Vcc 42Vcc
Tensão de saída sem carga 55Vcc 55Vcc
Corrente de saída 550/600/650/700mA 900/950/1000/1050mA
Potência de saída 4,95W~29,4W 8,1 W ~ 44,1 W
Nível estroboscópico Sem cintilação
Faixa de escurecimento 0 ~ 100%, LED começa em 0,03% possível.
Frequência de escurecimento PWM >3600Hz
Precisão Atual ±3%
Ondulação e ruído ≤2V (sem escurecimento)
ENTRADA Interface de escurecimento DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Corrente de controle de sinal <0,1mA
Faixa de tensão de entrada 100-250Vca
Freqüência 50/60Hz
Corrente de entrada <0,37A <0,56A
Fator de potência PF>0,95/100Vac, em plena carga PF>0,95/100Vac, em plena carga
THD 230Vac@THD ≤15% (carga total)
Eficiência(tys.)
 88% de carga total 88% de carga total
Corrente de irrupção (tip.) Partida a frio 3,7A@230Vac Partida a frio 5,6A@230Vac
Anti-surto L-N: 2kV
Corrente de fuga <0,25mA/230Vca
AMBIENTE Temperatura de trabalho ta: 45°C tc: 80°C
Umidade de trabalho 20 ~ 95% UR, sem condensação
Temperatura de armazenamento, umidade -40 ~ 80°C, 10~95% UR
Temperatura. Coeficiente
 ±0,03%/°C(0-50) °C
Vibração 10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO Proteção contra superaquecimento Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
Proteção contra sobrecarga Desligue a saída quando a potência nominal≥102%, recuperação automática.
Proteção contra curto-circuito Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
Proteção sem carga tensão constante de saída.
SEGURANÇA E EMC Suportar Tensão E/PO/P: 3750Vca
Resistência de Isolamento E/PO/P: 100MΩ/500VDC/25°C/70%UR
Padrões de segurança IEC/EN61347-1, IEC/EN61347-2-13
Emissão EMC EN55015, EN61000-3-2 Classe C, IEC61000-3-3
Imunidade EMC EN61000-4-2,3,4,5,6,8,11, EN61547
Padrão de teste estroboscópico IEEE 1789
OUTROS Dimensão 147,5(117)×43×30mm(C×L×A)
Embalagem Saco PE
Peso (GW) 187g/245g±10g


Dimensões:

Rótulo:

Seleção atual do LED:

Chave DIP para seleção rápida de 8 correntes opcionais (ver tabela abaixo).

Após a configuração da corrente pela chave DIP, desligue e ligue para tornar a nova corrente efetiva.

Por exemplo LED 3.2V/pcs: 9-24V pode alimentar LEDs de 3-7pcs em série, 9-42V pode alimentar LEDs de 3-12pcs, a quantidade máxima de LEDs em série estará sujeita à tensão real do LED.


Diagrama de fiação DALI dim:

Diagrama de fiação dim de 0-10V:

Diagrama de fiação dim PUSH:

Controle liga/desliga: toque curto.

Escurecimento contínuo: pressão longa. A cada dois toques longos, o nível de luz vai para a direção oposta.

Memória de escurecimento: O brilho será o mesmo ajustado anteriormente ao desligar e ligar novamente.


As condições anormais e os métodos de tratamento correspondentes:

Interface de iluminação digital endereçável (DALI)

A unidade escrava DALI enviará dados apenas solicitações da unidade mestre, ou seja, adotará o modo de resposta de comando

Existem no máximo 64 unidades escravas na mesma rede DALI, cada unidade tem um endereço separado (endereço curto), uma unidade de salvamento também pode ser atribuída a um determinado grupo, e uma unidade escrava pode pertencer a um grupo diferente, uma unidade de salvamento pode existir até 16 grupos ao mesmo tempo, cada unidade pode definir 16 cenários.


As principais características do protocolo DALI

1) Comunicação serial assíncrona.

2) Taxa de transmissão de 1200, usando o formato de codificação Manchester.

3) Sinal diferencial de duas mentiras.

4)O nível alto quando a tensão diferencial é maior que 9,5V.

5)O nível baixo quando a tensão diferencial é inferior a 6,5V.

6) A unidade mestre controla o processo de comunicação.

7)Um barramento DALI pode se conectar a 64 unidades escravas.

8)Cada unidade escrava pode ser endereçada individualmente.


Especificação Elétrica DALI

No estado inativo, do método da unidade da máquina para controlar o barramento:

1)Alta potência de saída em tempo normal, sem interferência no sinal de retenção.

2) Saída de baixa eletricidade em tempo normal, diretamente para o curto-circuito do barramento DALI entre si.

3) Corrente máxima do barramento DALI de 250mA

4) Não é uma comunicação bidirecional ao mesmo tempo.

5)Cabo de transmissão de até 300 metros ou queda de pressão não superior a 2v
