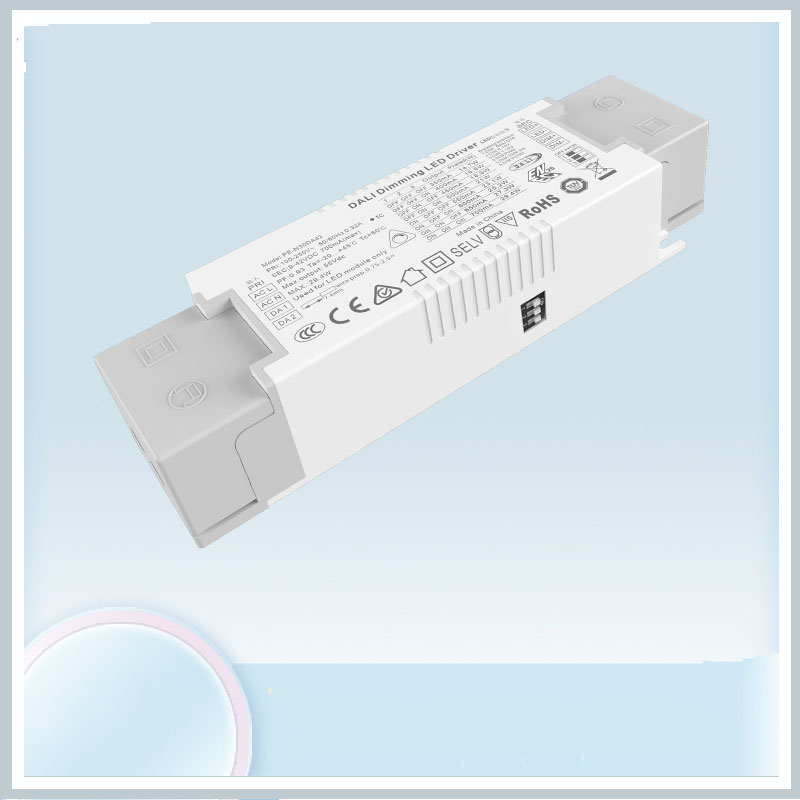

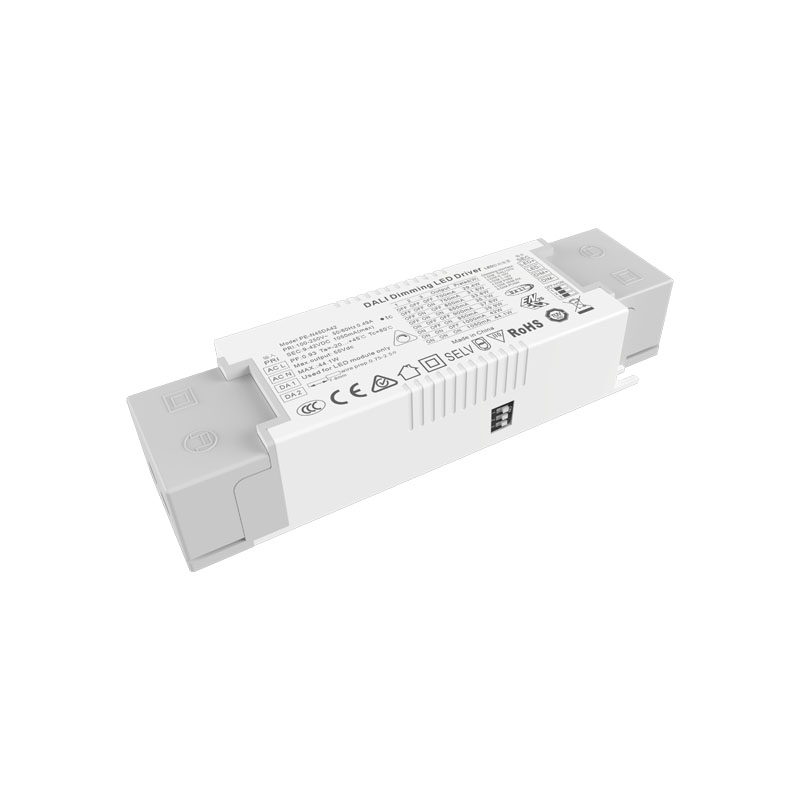

Driver LED regulável DALI de corrente constante de 30W

STARWELL é um dos fabricantes líderes profissionais de drivers de LED reguláveis DALI de corrente constante de 30W na China com alta qualidade e preço razoável. Bem-vindo a entrar em contato conosco.
DALI (Digital Addressable Lighting Interface) é uma norma internacional para o controle de reatores eletrônicos, transformadores, LEDs, luzes de emergência e sinais de saída em um sistema de controle de iluminação digital fácil de gerenciar.

Enviar consulta

Um dos fabricantes chineses de driver LED regulável DALI de corrente constante de 30W, que oferece excelente qualidade a um preço competitivo, é a STARWELL. Fique à vontade para entrar em contato.

O driver de LED de escurecimento DALI é um dos drivers de LED de escurecimento de corrente constante desenvolvidos pela minha empresa com alto fator de potência, alta eficiência, alta precisão, o uso do chip de controle de interruptor de baixa perda estável e eficiente e os componentes de alto desempenho o tornam com baixo ruído, economia de energia, proteção ambiental, longa vida e outras características.

PE-N30DA possui DALI/Push/0-10V/1-10V/PWM/R DIM seis formas de escurecimento, use o interruptor DIP para alterar a função de escurecimento, não interferindo entre si, não existindo ao mesmo tempo.

Interface de escurecimento:

1. Escurecimento DALI, use interface de sinal DALI padrão. pode combinar com todo o sistema de controle DALI no marcador.

Escurecimento de 2,0-10V, use o padrão de resistência de 0-10V /100K/escurecimento PWM de 10V.

Recursos do driver LED regulável DALI de corrente constante de 30W:

1. Interface de escurecimento padrão DALI/Push/0-10V/1-10V/PWM/R DIM integrada

2. Com função PUSH para realizar o escurecimento PUSH

3. Saída de controle digital, sem cintilação

4. Faixa de entrada CA geral internacional de 100-250 V

5. Tipo de proteção: curto-circuito/sobrecorrente/sobretensão

6. Vento frio natural

7. Terminal grande travado por parafuso

8. Instalação econômica e conveniente

9. Em conformidade com os padrões mundiais de segurança de equipamentos de iluminação

10. Classe de proteção II

11. Garantia de 5 anos

12. Certificados TUV CE SAA ENEC

13. Tamanho: 147,5*43*30mm

Lista de modelos de driver de LED regulável DALI de corrente constante de 30W:

Escurecimento de corrente constante DALI

Série	Escurecimento	Modelo	Entrada	Poder	PF	Tensão de saída	Corrente de saída
PE-N14DA 12-14,7W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N14DA24	AC100-250V	12w	0,88-0,96PF THD<10%	9-24 V	200/250/280/300/350/400/450/500mA
PE-N14DA 12-14,7W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N14DA42	AC100-250V	14,7 W	0,88-0,96PF THD<10%	9-42V	150/180/200/250/280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N20DA24	AC100-250V	19,2 W	0,88-0,96PF THD<10%	9-24 V	450/500/550/600/650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N20DA42	AC100-250V	21W	0,88-0,96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N30DA42	AC100-250V	29,4W	0,88-0,96PF THD<10%	9-42V	350/400/450/500/550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /Resistor 100K/PWM	PE-N45DA42	AC100-250V	44,1W	0,88-0,96PF THD<10%	9-42V	700/750/800/850/900/950/1000/1050mA
Para N60DA 30-60W	DALI/Push/0-10V/1-10V/ Resistor 100K/PWM	PE-N60DA42	AC200-250V	58,8 W	0,88-0,96PF THD<10%	9-42V	700/800/900/1000/1100/1200/ 1300/1400mA

Aplicação de driver de LED regulável DALI de corrente constante de 30W:

Os drivers de LED DALI (Digital Addressable Lighting Interface) são usados em vários cenários. Aqui estão algumas aplicações comuns:

1. Iluminação de edifícios comerciais

2. Instituições Educacionais

3. Instalações de saúde

4. Indústria hoteleira

5. Lojas de varejo

6. Iluminação arquitetônica

7. Iluminação externa

Especificação do driver de LED regulável DALI de corrente constante de 30W:

Modelo		PE-N30DA42	PE-N45DA42
SAÍDA	Tensão de saída	9-42Vcc	9-42Vcc
	Tensão máxima de saída	42Vcc	42Vcc
	Tensão de saída sem carga	55Vcc	55Vcc
	Corrente de saída	550/600/650/700mA	900/950/1000/1050mA
	Potência de saída	4,95W~29,4W	8,1 W ~ 44,1 W
	Nível estroboscópico	Sem cintilação
	Faixa de escurecimento	0 ~ 100%, LED começa em 0,03% possível.
	Frequência de escurecimento PWM	>3600Hz
	Precisão Atual	±3%
	Ondulação e ruído	≤2V (sem escurecimento)
ENTRADA	Interface de escurecimento	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Corrente de controle de sinal <0,1mA
	Faixa de tensão de entrada	100-250Vca
	Freqüência	50/60Hz
	Corrente de entrada	<0,37A		<0,56A
	Fator de potência	PF>0,95/100Vac, em plena carga		PF>0,95/100Vac, em plena carga
	THD	230Vac@THD ≤15% (carga total)
	Eficiência(tys.)	88% de carga total		88% de carga total
	Corrente de irrupção (tip.)	Partida a frio 3,7A@230Vac		Partida a frio 5,6A@230Vac
	Anti-surto	L-N: 2kV
	Corrente de fuga	<0,25mA/230Vca
AMBIENTE	Temperatura de trabalho	ta: 45°C tc: 80°C
	Umidade de trabalho	20 ~ 95% UR, sem condensação
	Temperatura de armazenamento, umidade	-40 ~ 80°C, 10~95% UR
	Temperatura. Coeficiente	±0,03%/°C(0-50) °C
	Vibração	10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO	Proteção contra superaquecimento	Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
	Proteção contra sobrecarga	Desligue a saída quando a potência nominal≥102%, recuperação automática.
	Proteção contra curto-circuito	Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
	Proteção sem carga	tensão constante de saída.
SEGURANÇA E EMC	Suportar Tensão	E/PO/P: 3750Vca
	Resistência de Isolamento	E/PO/P: 100MΩ/500VDC/25°C/70%UR
	Padrões de segurança	IEC/EN61347-1, IEC/EN61347-2-13
	Emissão EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Imunidade EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Padrão de teste estroboscópico	IEEE 1789
OUTROS	Dimensão	147,5(117)×43×30mm(C×L×A)
	Embalagem	Saco PE
	Peso (GW)	187g/245g±10g

Dimensões:

Rótulo:

Seleção atual do LED:

Chave DIP para seleção rápida de 8 correntes opcionais (ver tabela abaixo).

Após a configuração da corrente pela chave DIP, desligue e ligue para tornar a nova corrente efetiva.

Por exemplo LED 3.2V/pcs: 9-24V pode alimentar LEDs de 3-7pcs em série, 9-42V pode alimentar LEDs de 3-12pcs, a quantidade máxima de LEDs em série estará sujeita à tensão real do LED.

Diagrama de fiação DALI dim:

Diagrama de fiação dim de 0-10V:

Diagrama de fiação dim PUSH:

Controle liga/desliga: toque curto.

Escurecimento contínuo: pressão longa. A cada dois toques longos, o nível de luz vai para a direção oposta.

Memória de escurecimento: O brilho será o mesmo ajustado anteriormente ao desligar e ligar novamente.

As condições anormais e os métodos de tratamento correspondentes:

Interface de iluminação digital endereçável (DALI)

A unidade escrava DALI enviará dados apenas solicitações da unidade mestre, ou seja, adotará o modo de resposta de comando

Existem no máximo 64 unidades escravas na mesma rede DALI, cada unidade tem um endereço separado (endereço curto), uma unidade de salvamento também pode ser atribuída a um determinado grupo, e uma unidade escrava pode pertencer a um grupo diferente, uma unidade de salvamento pode existir até 16 grupos ao mesmo tempo, cada unidade pode definir 16 cenários.

As principais características do protocolo DALI

1) Comunicação serial assíncrona.

2) Taxa de transmissão de 1200, usando o formato de codificação Manchester.

3) Sinal diferencial de duas mentiras.

4)O nível alto quando a tensão diferencial é maior que 9,5V.

5)O nível baixo quando a tensão diferencial é inferior a 6,5V.

6) A unidade mestre controla o processo de comunicação.

7)Um barramento DALI pode se conectar a 64 unidades escravas.

8)Cada unidade escrava pode ser endereçada individualmente.

Especificação Elétrica DALI

No estado inativo, do método da unidade da máquina para controlar o barramento:

1)Alta potência de saída em tempo normal, sem interferência no sinal de retenção.

2) Saída de baixa eletricidade em tempo normal, diretamente para o curto-circuito do barramento DALI entre si.

3) Corrente máxima do barramento DALI de 250mA

4) Não é uma comunicação bidirecional ao mesmo tempo.

5)Cabo de transmissão de até 300 metros ou queda de pressão não superior a 2v
