Desmontagem do novo carregador rápido GaN de 140 W da Apple

O novo carregador rápido de 140 W da Apple vem com um modelo totalmente novo A3607. Como um acessório de carregamento totalmente novo projetado pela Apple para dispositivos de próxima geração, a exposição do A3607 despertou a atenção generalizada da indústria para as soluções de carregamento dos próximos dispositivos da Apple.

Com aparência, tamanho e parâmetros basicamente iguais ao modelo anterior, sua arquitetura interna foi ajustada? Os componentes principais foram atualizados? Com essas perguntas, o ChargerLAB conduziu imediatamente uma desmontagem detalhada do novo carregador rápido Apple 140W A3607, e agora revelará sua verdadeira estrutura interna.

Aparência do carregador rápido Apple 140W

A embalagem apresenta design clássico e minimalista, com o logotipo da Apple, nome do produto e aparência impressos na frente.

Um adesivo de parâmetro do produto está colado na lateral.

Um close-up dos parâmetros no adesivo será apresentado posteriormente na seção de exibição física do produto.

O carregador é compatível com dispositivos USB-C e é oficialmente recomendado para uso com o MacBook Pro de 16 polegadas equipado com porta MagSafe 3.

O adaptador de energia é de fabricação nacional, com data de produção 2026 e modelo A3607.

O pacote inclui o carregador e um manual do usuário.

O carregador é envolto em papel protetor para evitar arranhões em seu estado inicial.

A aparência do novo carregador rápido de 140 W da Apple é idêntica à do modelo anterior, com acabamento brilhante de alto brilho e transições de cantos arredondados.

O logotipo da Apple está centralizado na parte frontal e traseira do corpo.

As informações dos parâmetros do carregador estão impressas em um lado do corpo.

Close dos parâmetros do produto

Entrada: 100–240V~ 50/60Hz 2A

(USB PD) Saída: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

O carregador foi aprovado nas certificações CCC e KC.

O nome do produto, modelo e precauções estão impressos no outro lado da caixa.

O modelo do novo carregador rápido de 140 W da Apple é o A3607.

O carregador é equipado com pinos chineses dobráveis ​​padrão, com designs de asa dupla em ambos os lados.

Os pinos adotam um design clássico de módulo independente e são removíveis e substituíveis.

Close da base de fixação em formato de T, que também pode servir como fio terra.

A caixa do módulo é marcada com uma classificação de 250 V ~ 2,5 A e Jabil Inc., indicando que o módulo de pino é fornecido pela Jabil. Notavelmente, um clipe de metal para fixação auxiliar é adicionado dentro do slot do módulo para garantir que o módulo não se solte facilmente após uso prolongado.

Além disso, o design do pino é diferente da versão antiga.

A extremidade de saída está equipada com uma única porta USB-C com núcleo de plástico branco.

O receptáculo da porta USB-C também foi projetado de forma independente.

O comprimento medido do corpo do novo carregador rápido de 140 W da Apple é de 95,68 mm.

A largura é 74,35 mm.

A espessura é 28,51 mm.

Colocado lado a lado com o antigo carregador rápido de nitreto de gálio A2452 de 140 W da Apple, a aparência principal e as dimensões dos adaptadores de energia novos e antigos são completamente idênticas.

Percepção intuitiva do tamanho do carregador em mãos.

Além disso, o produto pesa aproximadamente 285g.

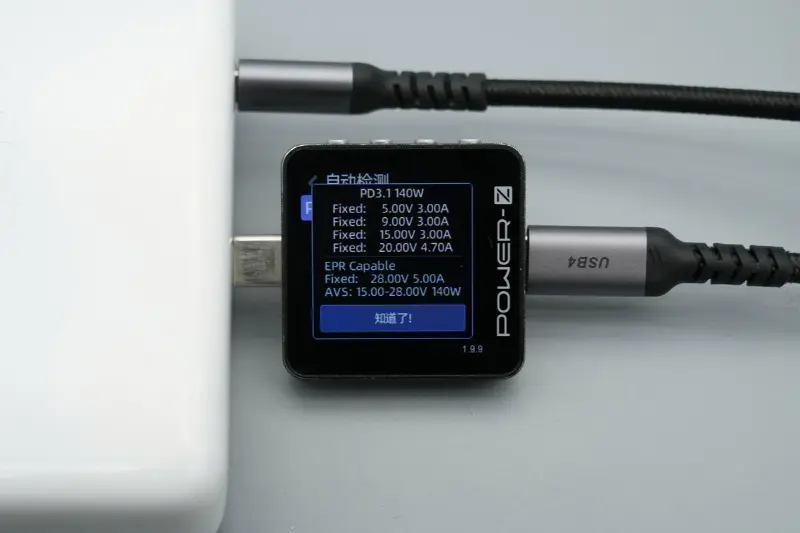

Testado com ChargerLAB POWER‑Z KM003C para detectar o protocolo de saída da porta USB‑C, ele suporta protocolos de carregamento PD3.1 e DCP.

O pacote PDO mostra que a porta USB-C também possui cinco engrenagens de tensão fixa: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, bem como uma engrenagem de tensão AVS de 15–28V 140W.

Ao carregar um iPhone 17 Pro Max com o novo carregador rápido de 140 W da Apple, a potência de carregamento medida é de aproximadamente 36,34 W.

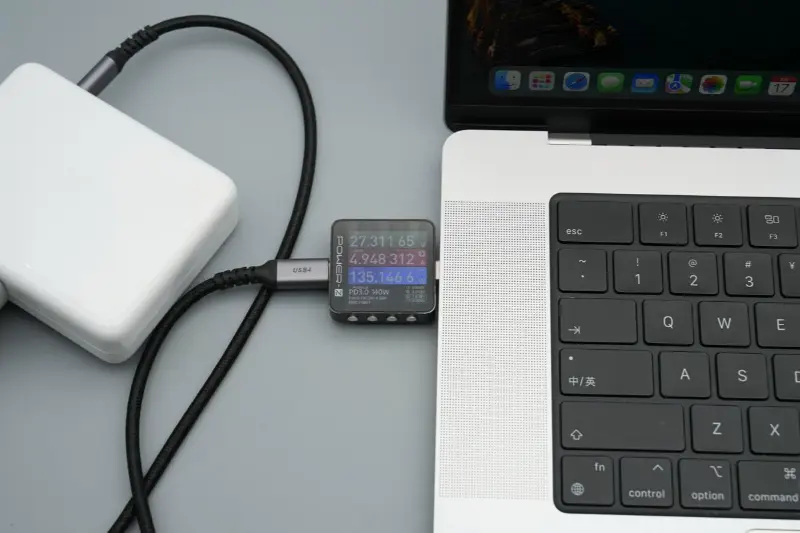

Ao carregar um MacBook Pro, a potência de carregamento medida é de aproximadamente 135,15 W, permitindo com sucesso o carregamento rápido de 28 V 5 A 140 W.

Desmontagem do carregador rápido Apple 140W

A caixa do carregador é aberta cortando na lateral.

O invólucro é muito grosso para uma proteção forte e as bordas são coladas para reforçar os módulos internos.

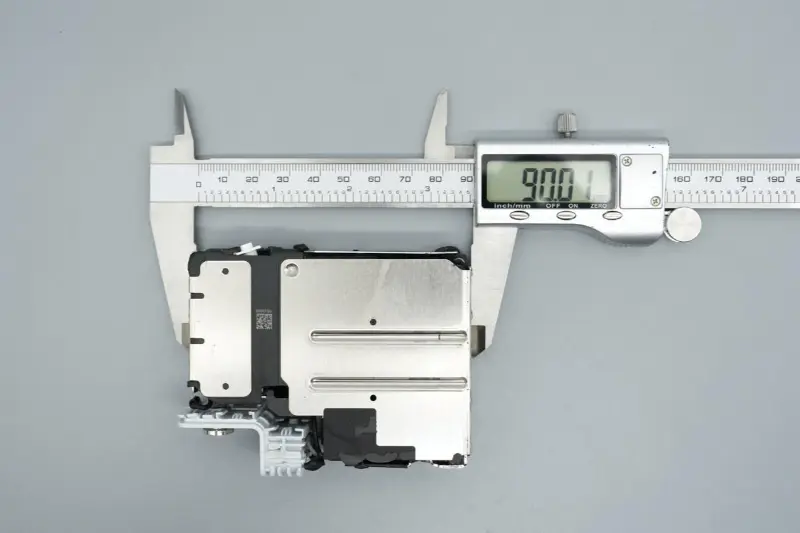

O comprimento medido do módulo interno é 90,01 mm.

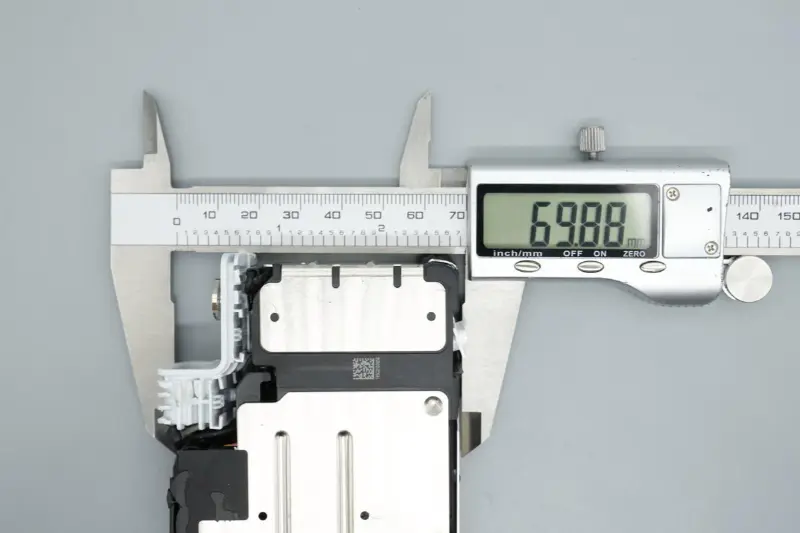

A largura é 69,88 mm.

A espessura é de 23,52 mm.

O módulo PCBA é coberto com dois invólucros metálicos integrados para dissipação de calor uniforme.

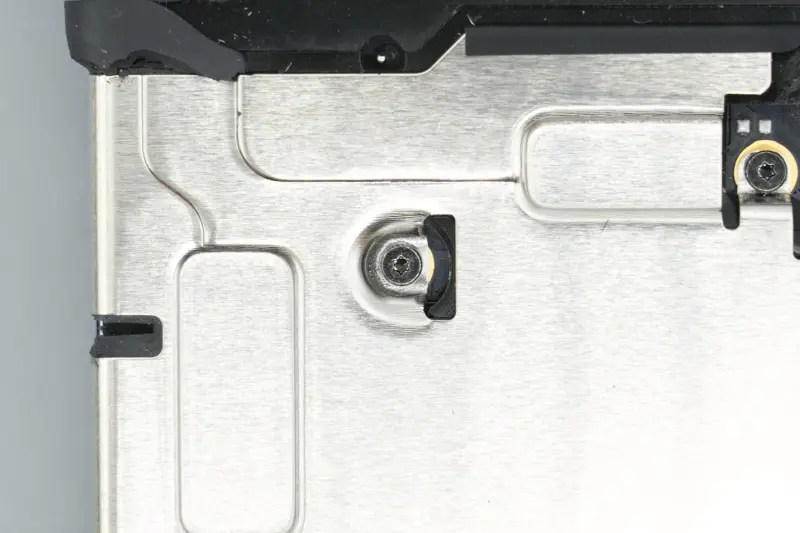

As conchas metálicas são fixadas com parafusos.

A fita isolante é fixada em algumas áreas laterais.

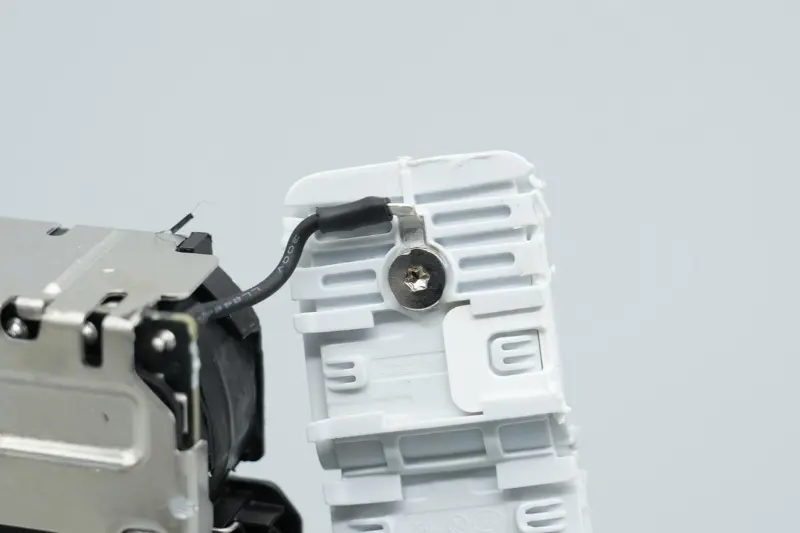

Um fio na extremidade de entrada é conectado à base de fixação em forma de T para aterramento.

A tubulação termorretrátil é usada para isolamento nos pontos de soldagem dos terminais do fio CA.

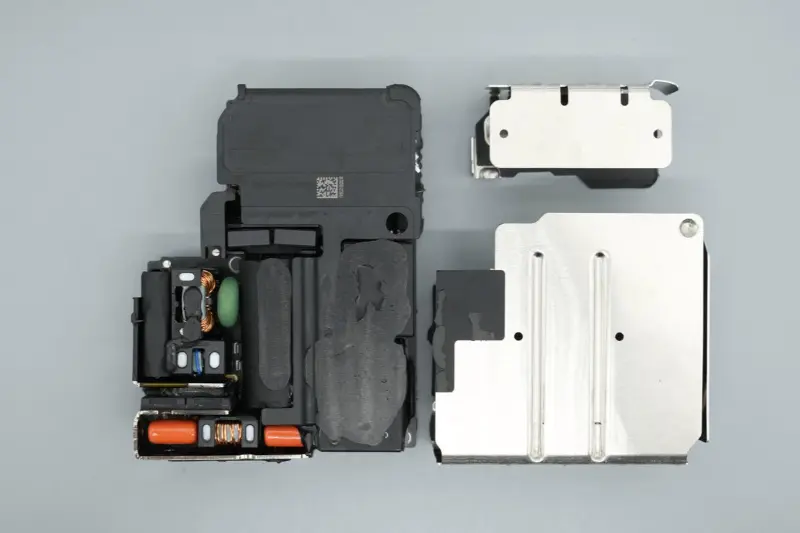

Remova os parafusos para retirar as conchas metálicas.

O tratamento de isolamento é aplicado na parte interna da carcaça metálica correspondente à parte traseira da placa-mãe e outras áreas.

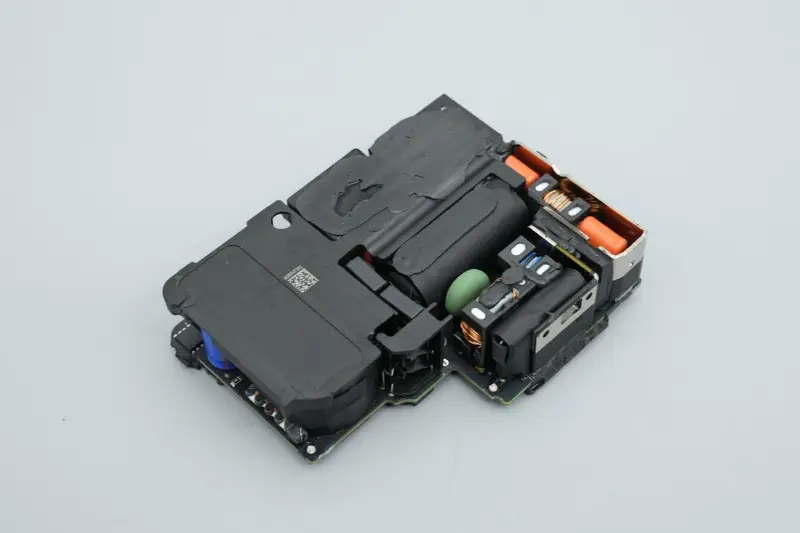

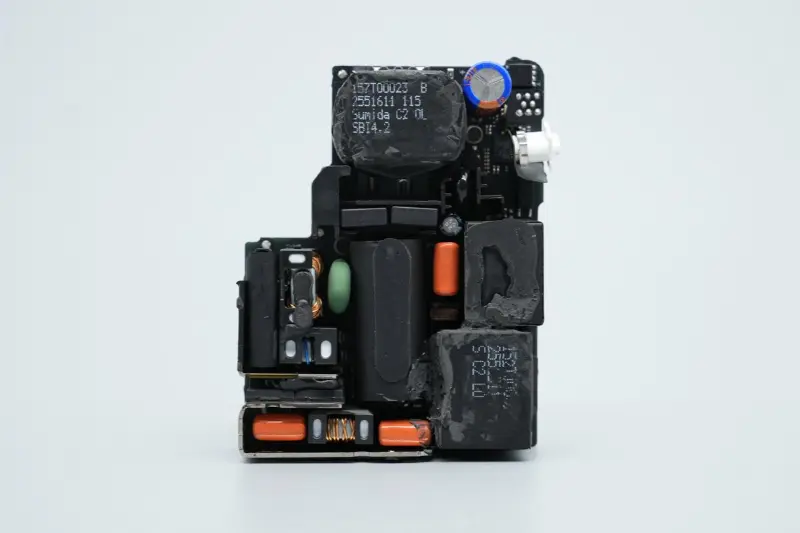

Uma tampa plástica cobre a área do transformador do módulo e componentes como capacitores e indutores são colados.

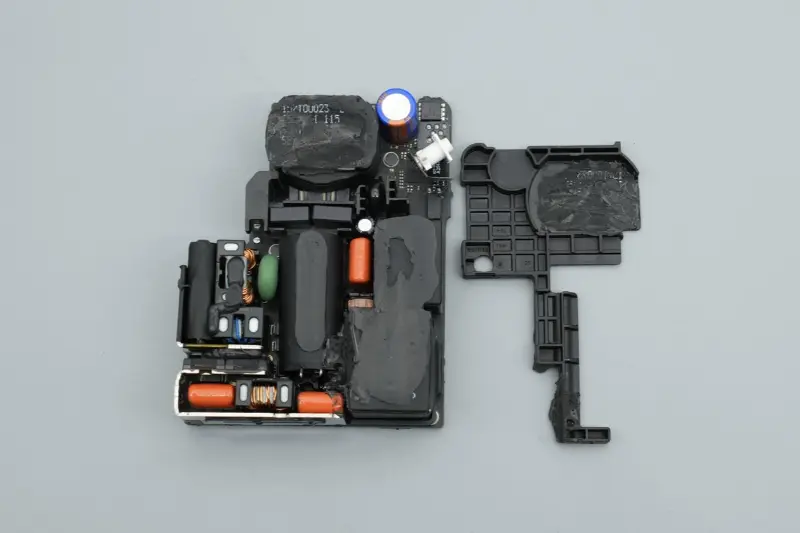

Remova a tampa plástica e uma moldura plástica será aninhada na área central para reforço e isolamento.

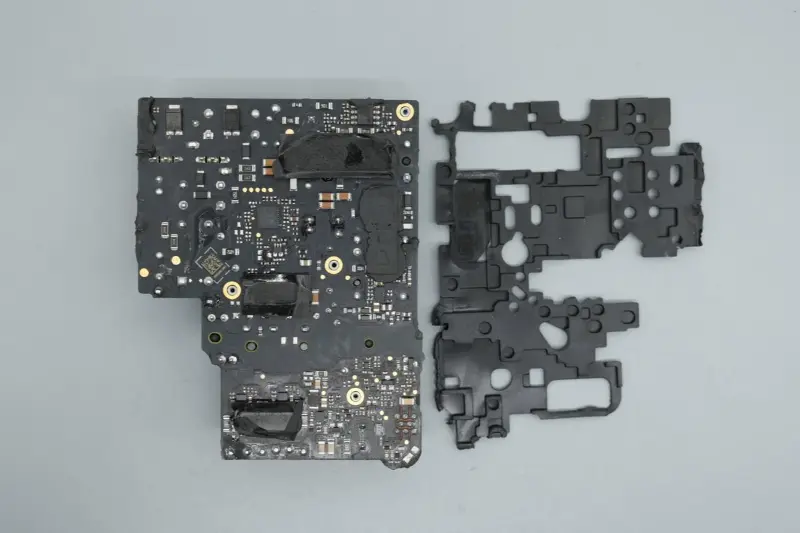

A parte traseira da placa-mãe é coberta com uma almofada de borracha macia para proteção.

Remova a almofada protetora e você poderá ver que a cola termocondutora é aplicada nas áreas correspondentes do chip e os adesivos termocondutores de grafite estão colados.

A frente do módulo PCBA é organizada com fusíveis, indutores de modo comum, capacitores eletrolíticos de filtro de alta tensão, transformadores de corrente, capacitores de filme, capacitores de fonte de alimentação, indutores de reforço PFC, indutores abaixadores, transformadores e outros dispositivos, com um layout geral compacto e ordenado.

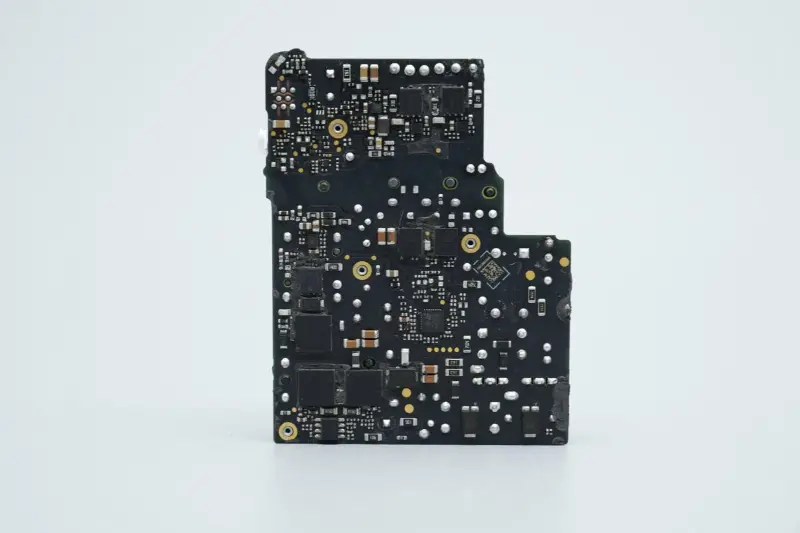

A parte traseira da placa PCB está equipada com controladores relevantes e tubos MOS para o circuito de reforço PFC e circuito de fonte de alimentação de comutação LLC.

Dois dissipadores de calor adicionais são instalados na extremidade de entrada do módulo PCBA, com dois tubos MOS retificadores ativos Infineon entre eles.

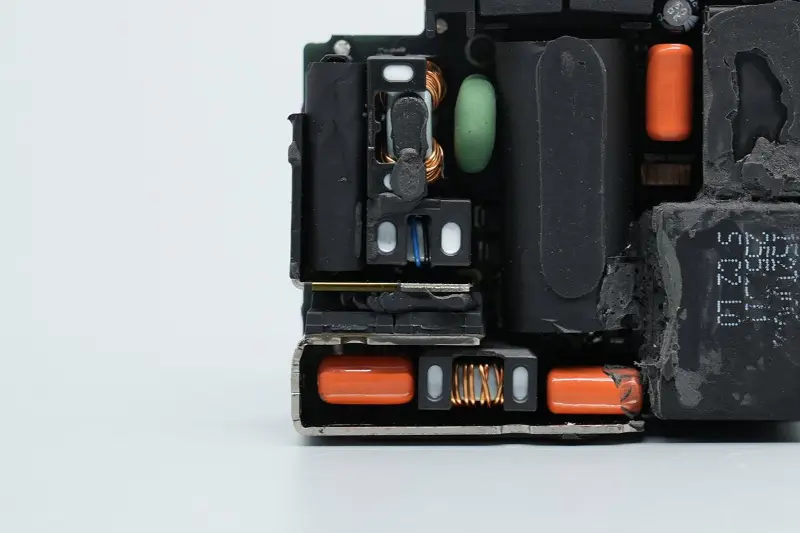

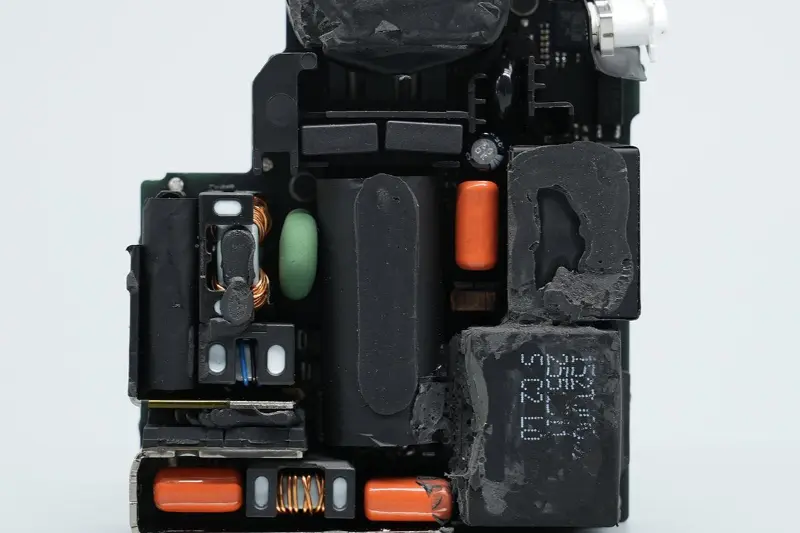

A área delimitada pelos dois dissipadores de calor também é equipada com fusíveis, capacitores de segurança X2, indutores de modo comum, varistores, capacitores de filtro de filme, indutores de filtro e outros dispositivos.

O fusível é colocado em cima do capacitor de segurança X2 e enrolado com fita adesiva.

Retire a fita e você verá que o capacitor de segurança X2 é coberto com um invólucro de plástico para isolamento e os dois componentes são embrulhados e fixados com fita adesiva.

A corrente nominal do fusível é 3,15A e um tubo isolante é revestido em um pino de soldagem.

Close do capacitor de segurança X2 com capacidade de 0,22μF.

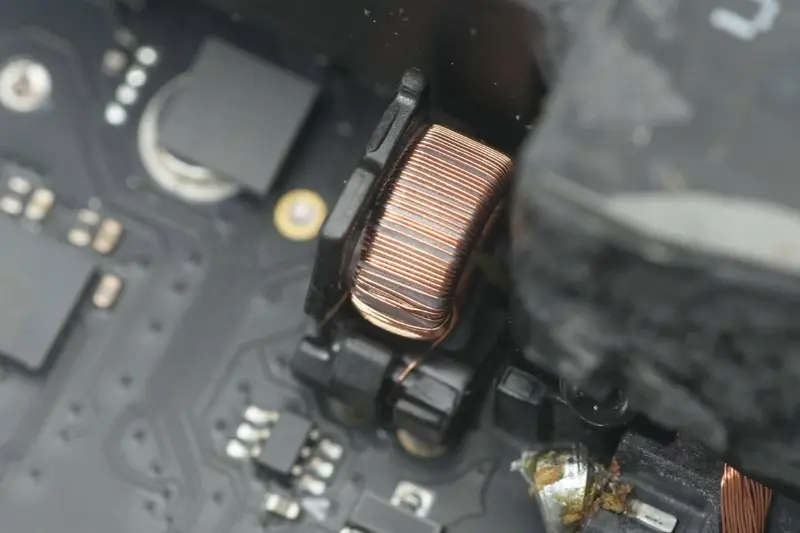

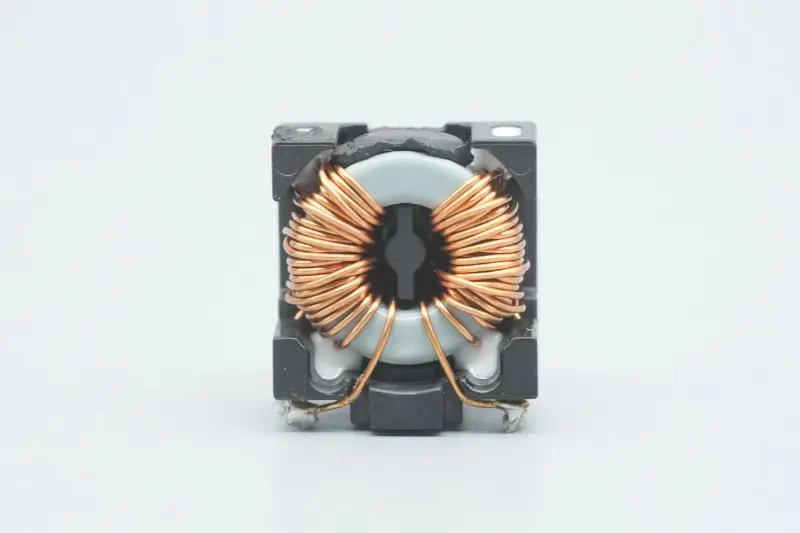

Indutores de modo comum são usados ​​para filtrar interferência EMI e são soldados com suportes plásticos.

Close de outro indutor de modo comum.

Um varistor TVR10621M é usado para proteção contra sobretensão de entrada.

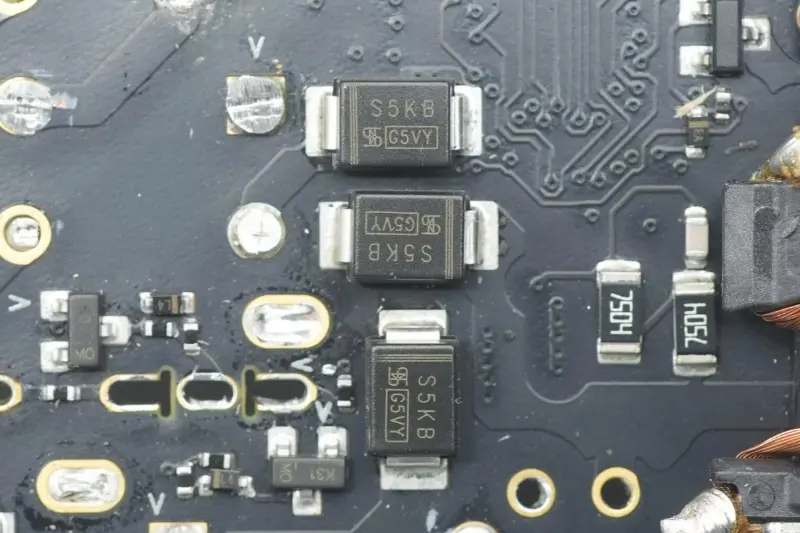

A extremidade de entrada adota uma ponte retificadora composta por quatro diodos.

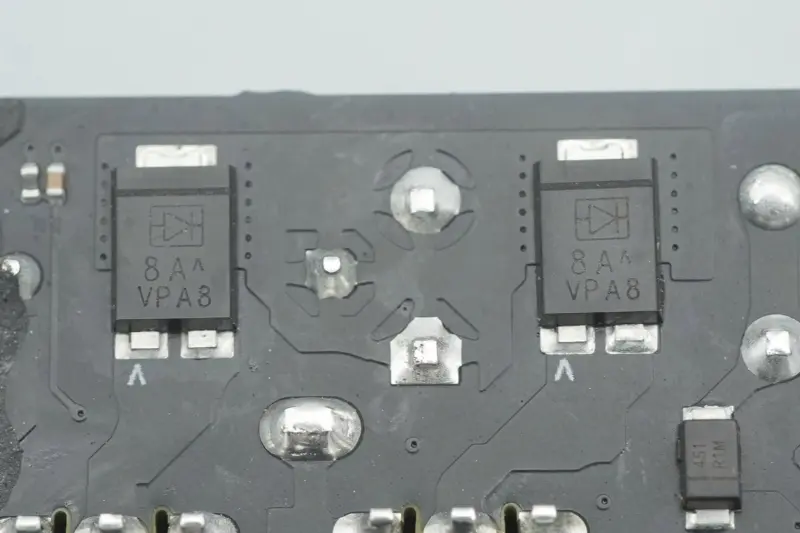

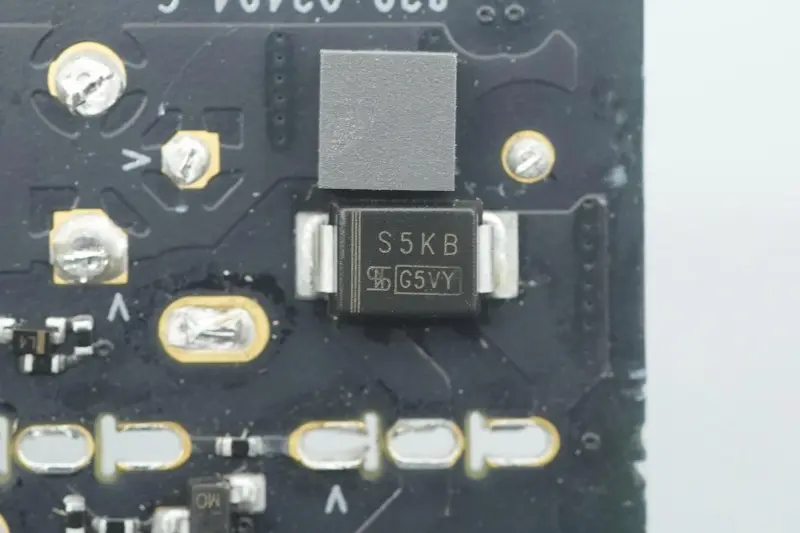

Close do quarto diodo.

Close dos outros dois diodos, emparelhados com Infineon CoolMOS IPA65R095C7 para retificação ativa.

Os dois tubos MOS retificadores ativos são da Infineon, modelos personalizados para Apple, marcados como 65C095C7, embalados em TO‑220FP, usados ​​para melhorar a eficiência da retificação.

Close de dois capacitores de filme com especificação de 1μF 450V.

Close do indutor do filtro de anel magnético, reforçado com cola.

Um indutor boost PFC e um indutor redutor são instalados na outra extremidade.

A área central está equipada com capacitores eletrolíticos de filtro de alta tensão, transformadores de corrente, capacitores de filme, capacitores ressonantes, capacitores de fonte de alimentação do chip de controle principal, capacitores Y e outros dispositivos. Os capacitores eletrolíticos do filtro de alta tensão são envoltos em fita isolante e colocados horizontalmente.

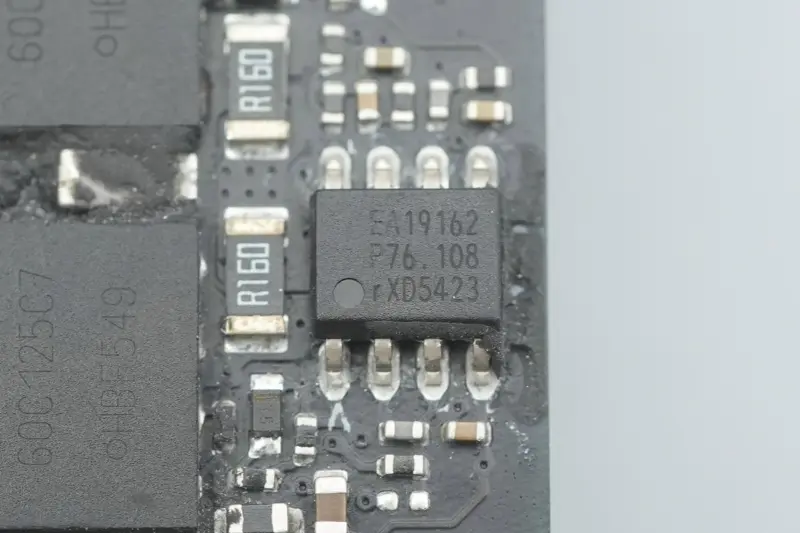

O controlador PFC é da NXP, modelo TEA19162T, com função de descarga de capacitor X integrada, operando em modo quase-ressonante ou modo DCM. Ele suporta uma faixa de tensão de entrada de 70–276 V, integra partida suave e parada suave e fornece saída regulada por reforço preciso.

TEA19162T adota comutação de vale ou comutação de tensão zero para minimizar perdas de comutação, suporta limitação de frequência para reduzir perdas de comutação e suporta modo burst para reduzir o consumo de energia. Embalado em SO8.

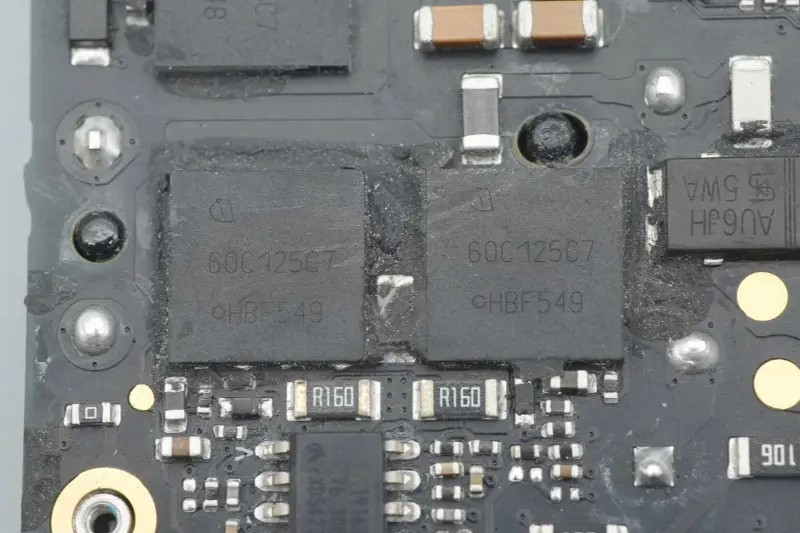

O tubo do interruptor PFC é da Infineon, marcado como 60C125C7, embalado em VSON‑4.

Close do indutor de reforço PFC.

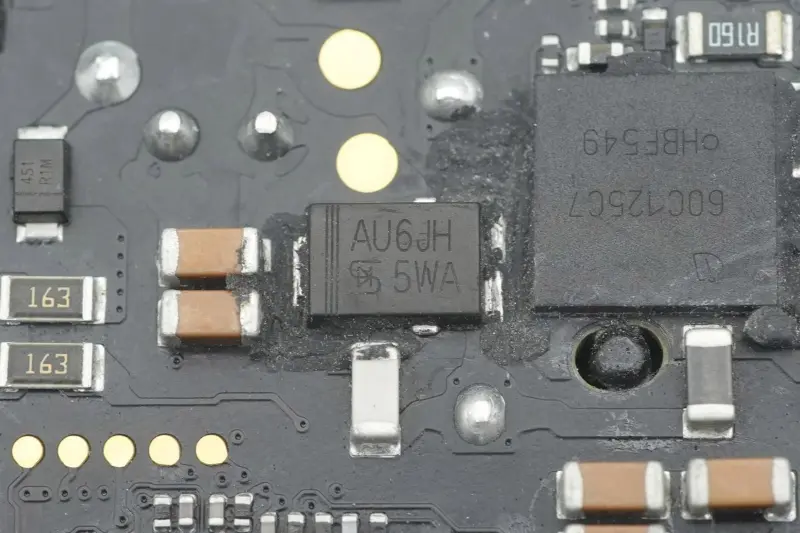

O diodo retificador PFC é da Taiwan Semiconductor, modelo TUAU6JH, um diodo de recuperação rápida com especificação de 600V 6A, embalado em TO‑277A.

O capacitor eletrolítico do filtro de alta tensão é da Rubycon, com especificação de 450V 82μF.

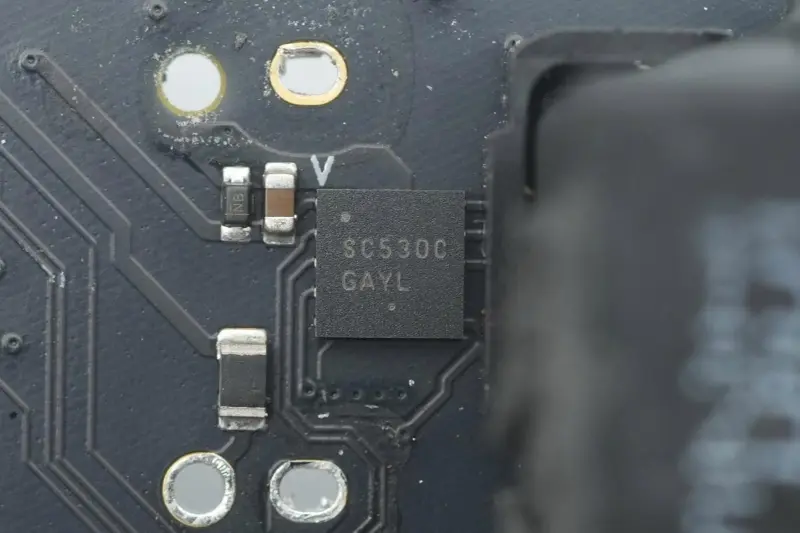

O driver para tubos de comutação Infineon e STMicroelectronics é um modelo personalizado da ON Semiconductor, marcado como SC530C.

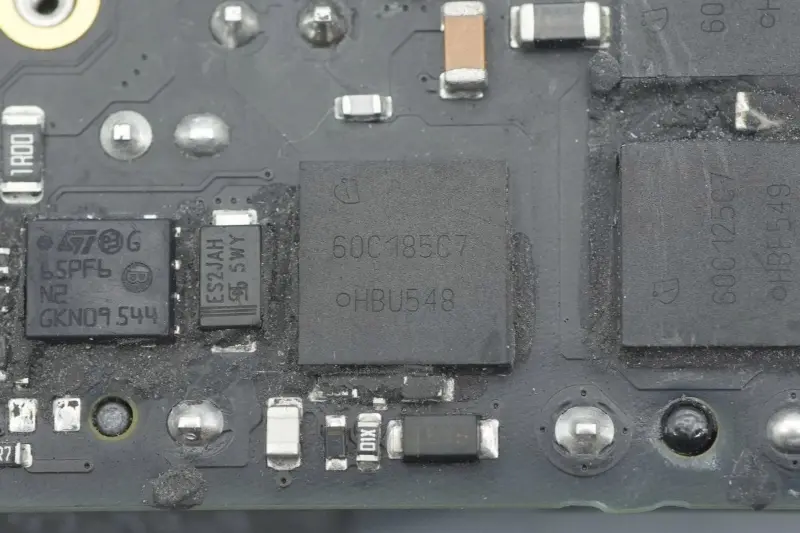

Um tubo MOS personalizado da Infineon, marcado como 60C185C7, um modelo personalizado para Apple, embalado em VSON‑4.

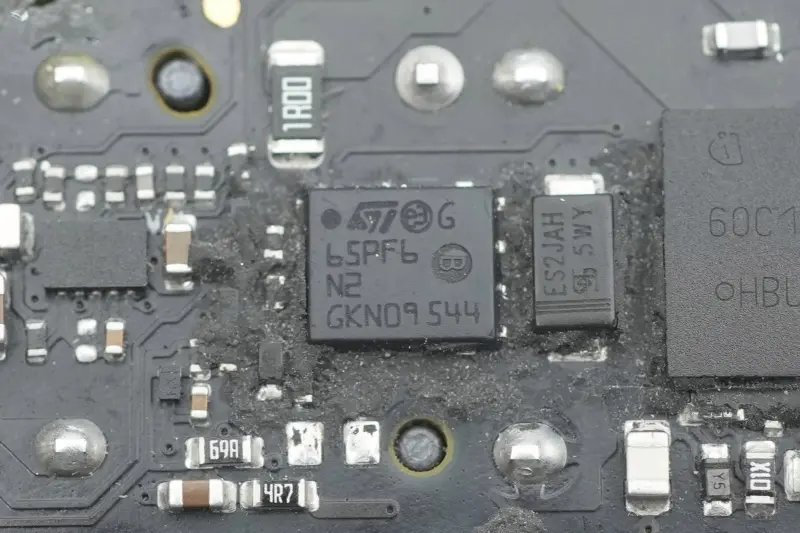

Outro tubo MOS é da STMicroelectronics, marcado 65PF6N2, embalado em PowerFLAT 5x6 HV.

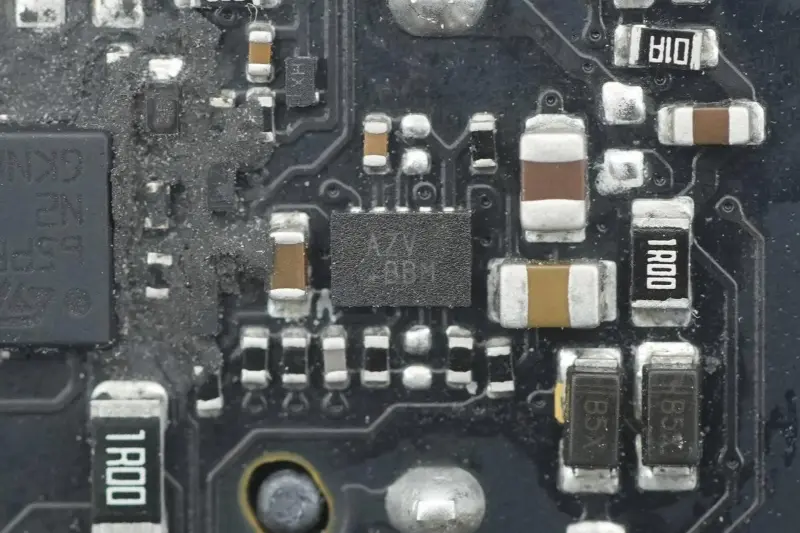

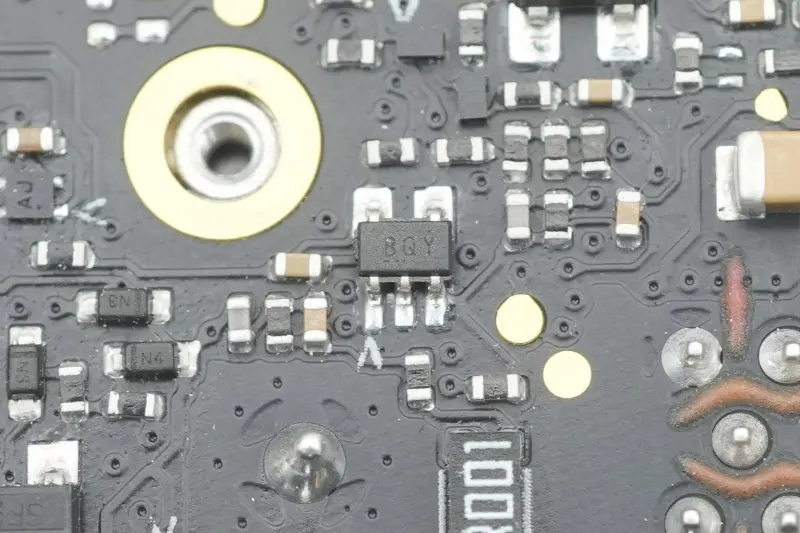

Um chip marcado como AZV.

Transformador de corrente para detecção da corrente de entrada do estágio redutor.

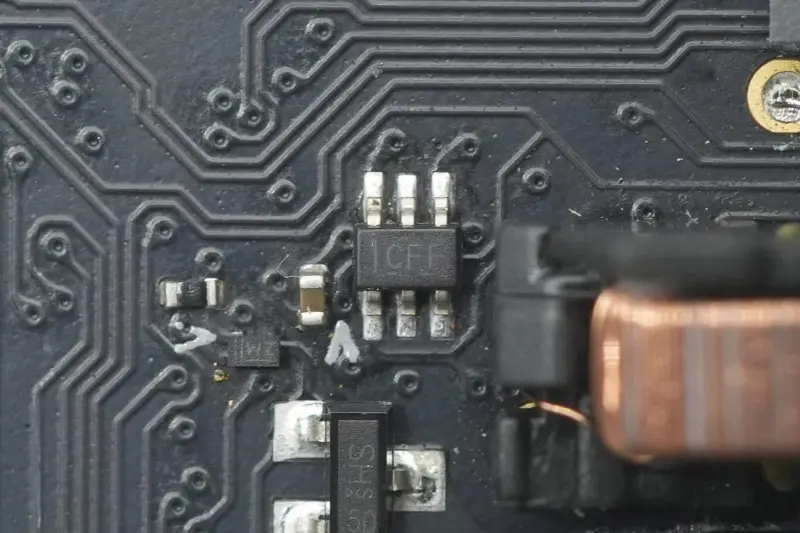

O inversor de canal duplo 1,65–5,5 V com entrada de gatilho Schmitt é da Texas Instruments, marcado como CFF, modelo SN74LVC2G14, embalado em SC70.

Close do indutor abaixador.

O terceiro capacitor de filtro de filme tem uma especificação de 1μF 450V.

O capacitor da fonte de alimentação do chip de controle principal também é da Rubycon, com especificação de 35V 47μF.

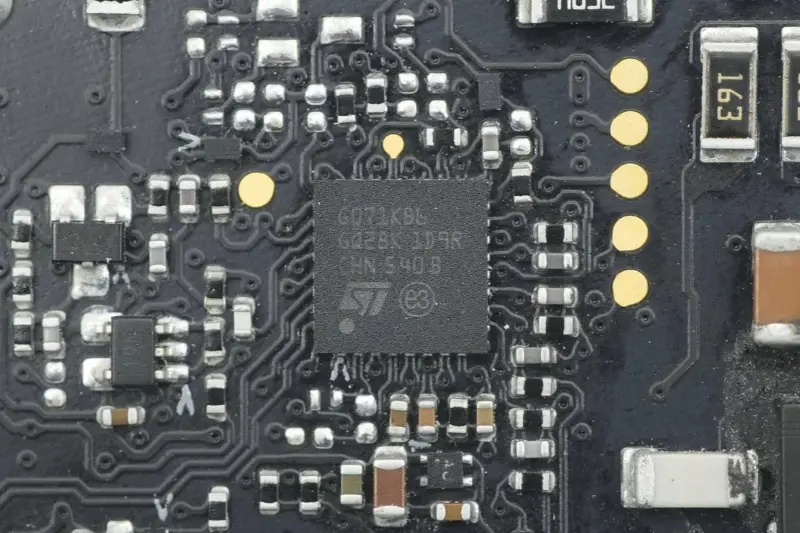

STMicroelectronics STM32G071KB MCU de núcleo M0, flash de 128K integrado, 36K RAM, frequência principal de 64MHz, embalado em UFQFPN32, usado para controle de unidade primária da fonte de alimentação.

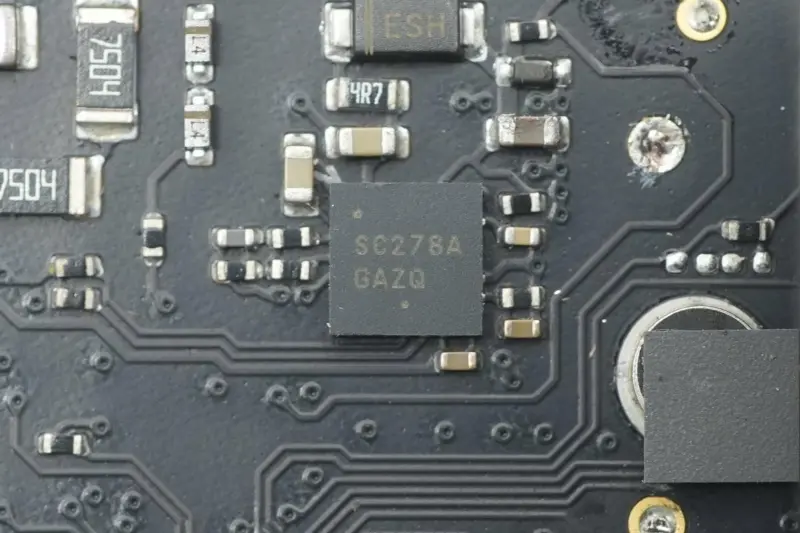

O driver para os dois tubos de comutação LLC é um modelo personalizado da ON Semiconductor, marcado como SC278A, embalado em DFN-10.

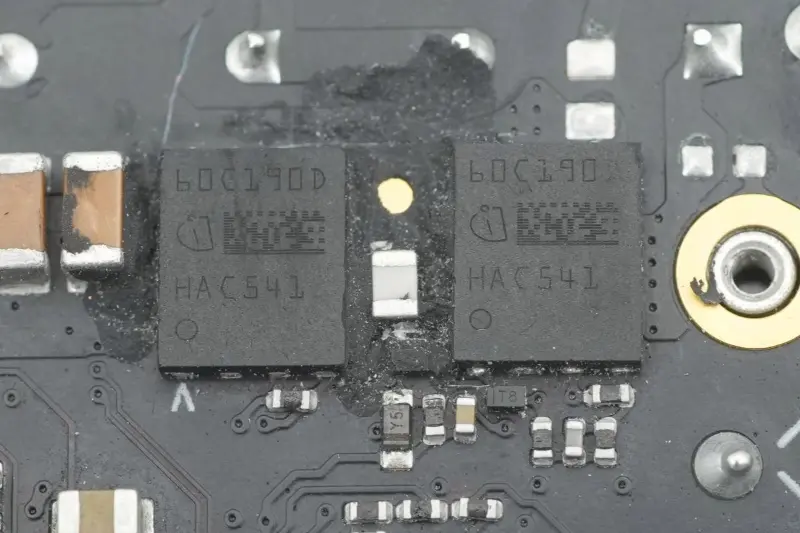

Os dois tubos de comutação LLC são da Infineon, marcados como 60C190D, modelos personalizados para Apple, embalados em TSON‑8‑6.

Os dois capacitores ressonantes são da VISHAY.

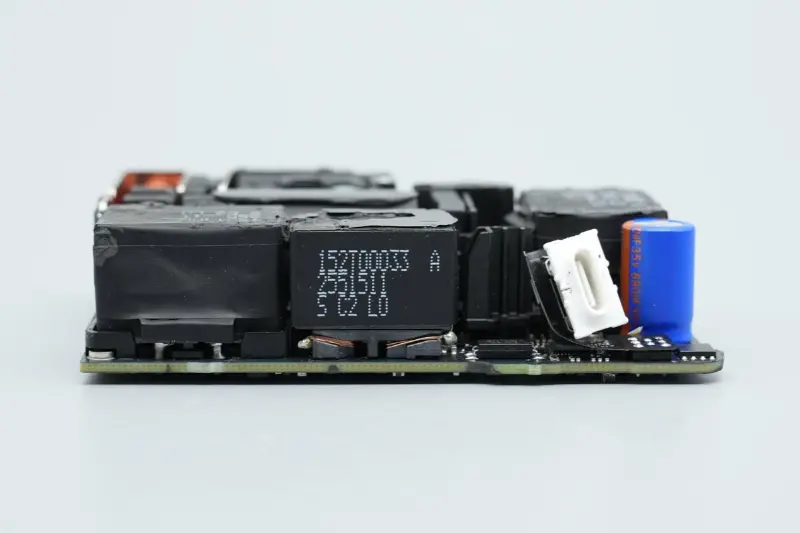

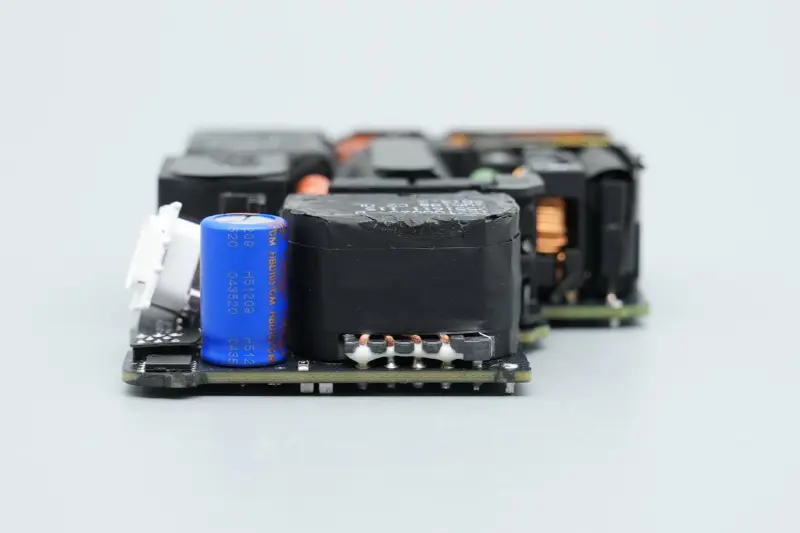

Um transformador, optoacoplador, capacitor de filtro de saída, chip de protocolo e tubo de comutação VBUS são instalados em um lado da extremidade de saída.

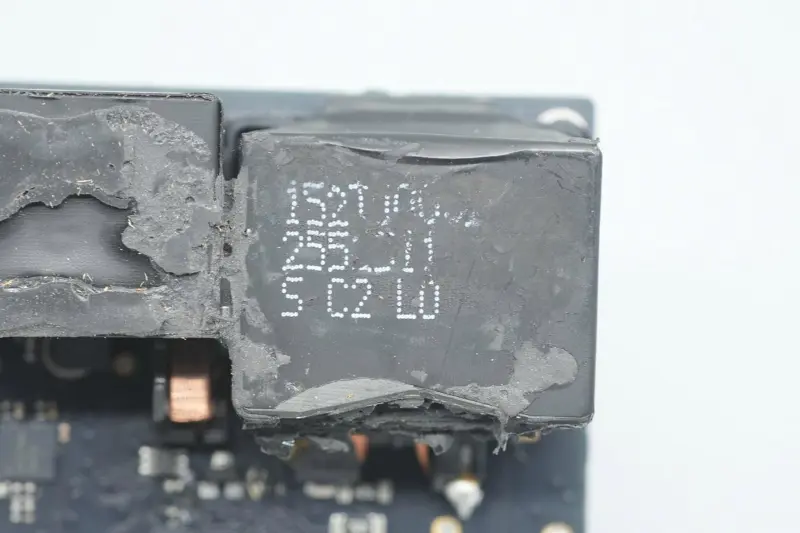

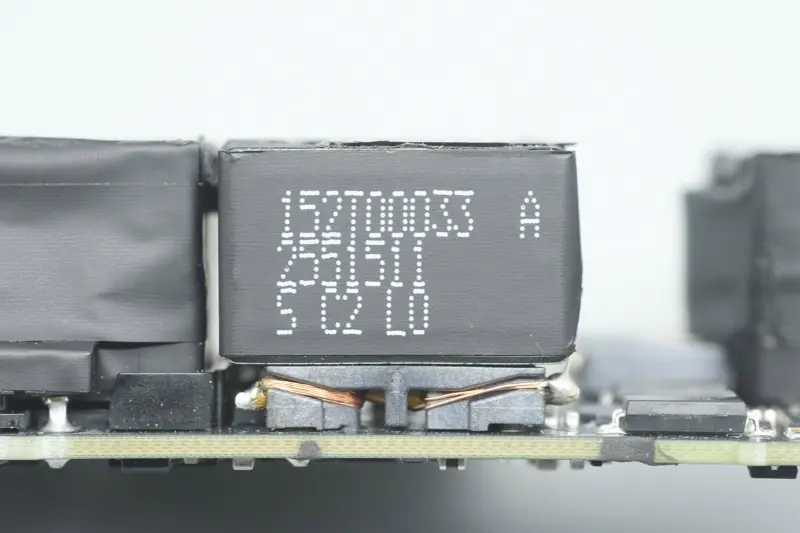

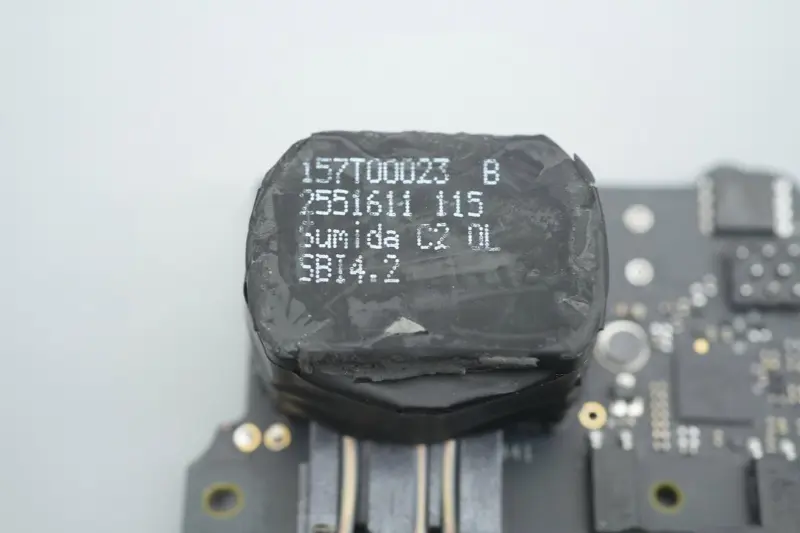

O transformador é fornecido pela Sumida.

Dois capacitores Y pretos são usados ​​para anti-interferência.

Close de dois optoacopladores, usados ​​para tensão de saída de realimentação e proteção de circuito.

Close do terceiro capacitor Y.

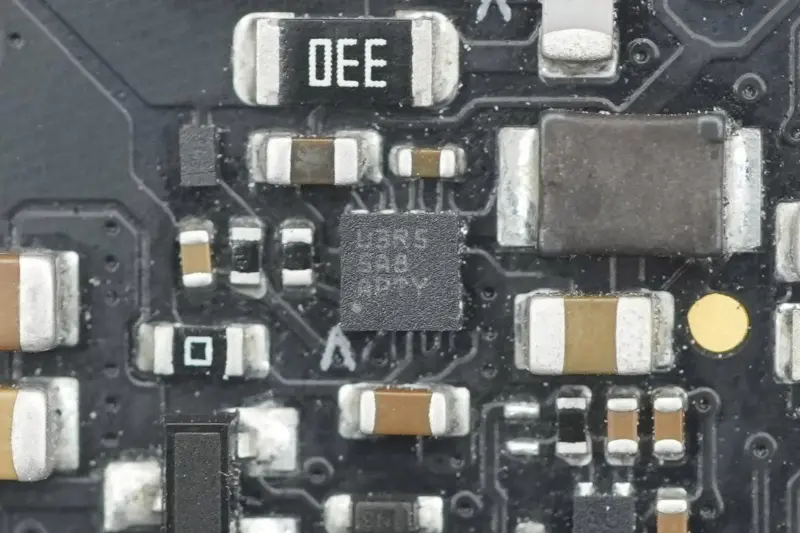

Conversor abaixador para alimentação do controlador de retificação síncrona.

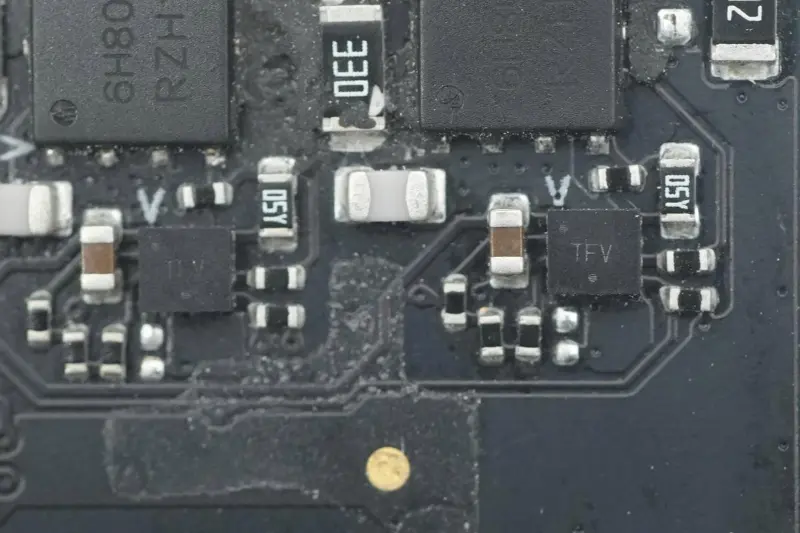

Dois controladores de retificação síncrona de modelo personalizado são da ON Semiconductor, marcados como TFV, embalados em WDFN8.

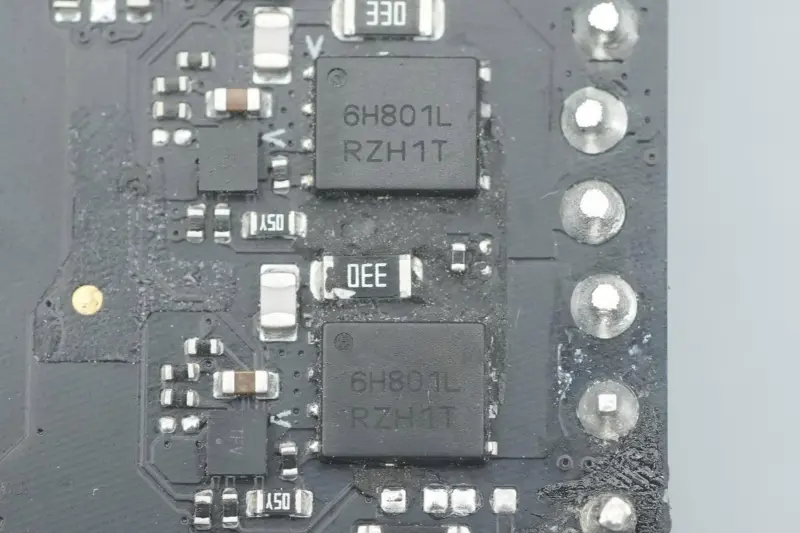

O tubo retificador síncrono é da ON Semiconductor, modelo NTMFS6H801NL, tubo NMOS, tensão suportável 80V, resistência de 2,7mΩ, embalado em DFN5.

O capacitor do filtro de saída é da Lelon.

A especificação do capacitor é 35V 680μF.

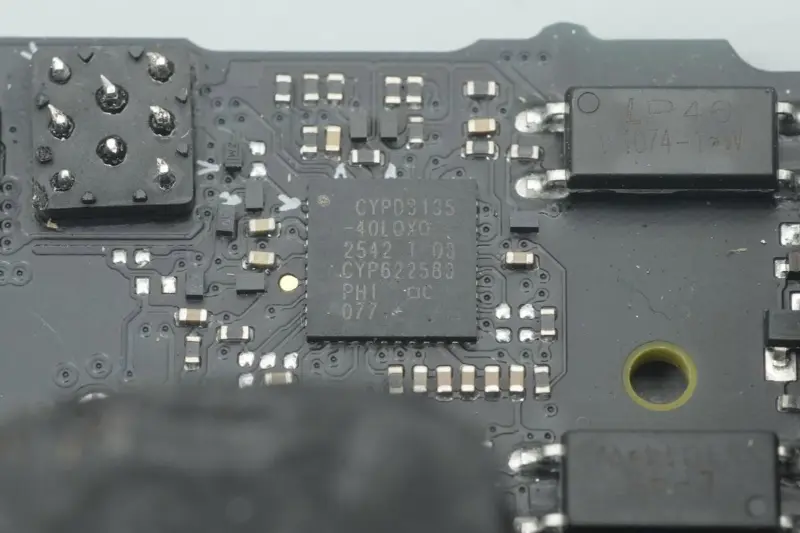

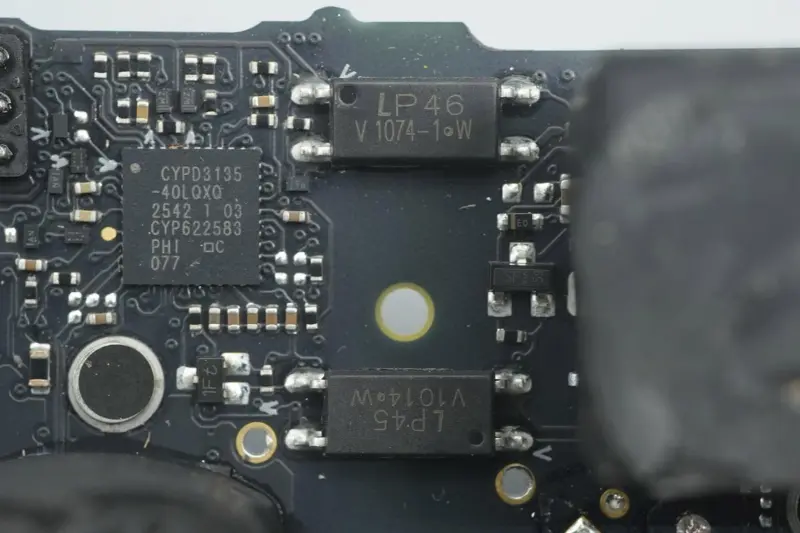

O chip de protocolo adota o Infineon CYPD3135, o primeiro chip de protocolo de carregamento rápido USB PD3.1 da indústria, personalizado pela Apple para a Infineon.

Amplificador para detecção de corrente de saída.

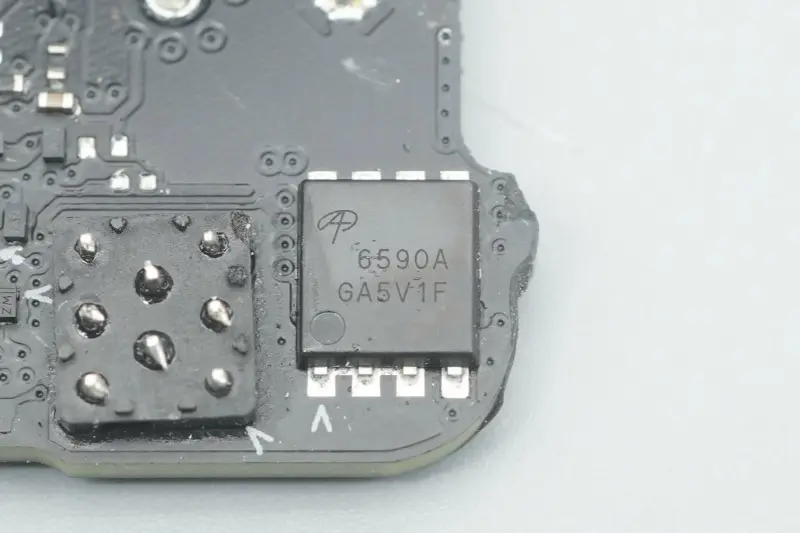

O tubo do switch VBUS de saída é da AOS, modelo AON6590A, tubo NMOS, tensão suportável 40V, resistência de ligação 0,99mΩ, embalado em DFN5 * 6.

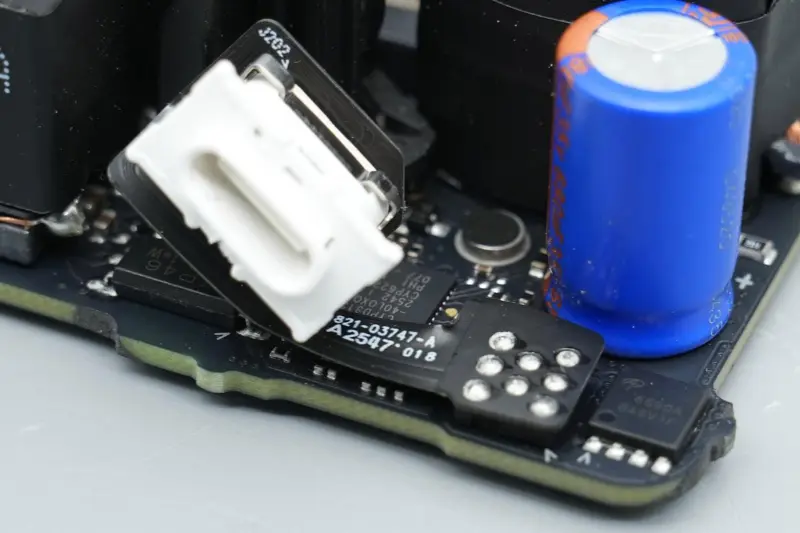

O receptáculo da porta USB-C é conectado à PCB principal por meio de uma placa de circuito flexível.

Close do receptáculo da porta USB-C.

Resumo

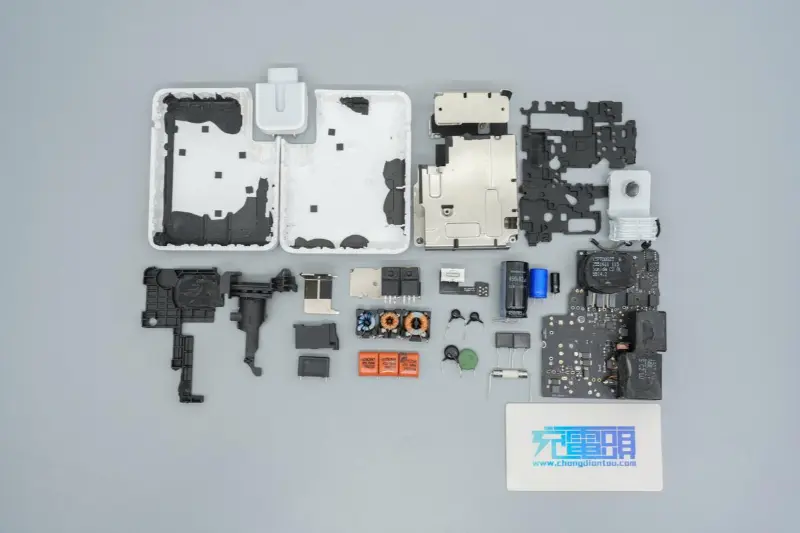

O novo carregador rápido de 140 W A3607 da Apple dá continuidade à linguagem de design minimalista consistente da Apple, e sua aparência geral e tamanho são altamente consistentes com a geração anterior A2452. Porém, existem algumas diferenças nos detalhes: um clipe de metal para fixação auxiliar é adicionado ao slot do módulo de pinos destacáveis.

Em termos de desempenho, ao mesmo tempo que serve como principal fonte de alimentação para dispositivos de nova geração da Apple, também é altamente compatível com modelos antigos anteriores, fornecendo carregamento rápido PD3.1 de até 140W para dispositivos.

O carregador ainda adota uma arquitetura de alta eficiência de PFC + LLC + redução síncrona, com um layout geral compacto e design sólido de dissipação de calor. Em termos de componentes principais, com base no fato de que os controladores ainda são chips com o mesmo número de peça da NXP, STMicroelectronics, ON Semiconductor e Infineon, os dispositivos de energia são quase unificados como produtos personalizados da Infineon, tornando a solução geral mais intensiva e personalizada, e espera-se que o desempenho da eficiência energética seja melhorado ainda mais.
