Como o injetor PoE fornece energia e rede para câmeras

O desenvolvimento inicial e a construção posterior do esquema de fornecimento de injetores PoE para equipamentos de monitoramento de segurança estão intimamente ligados. Especialmente na fase posterior de construção, as especificações, características e protocolos relacionados das câmeras PoE e módulos de fonte de alimentação PoE devem ser totalmente compreendidos. Só assim podemos garantir que o projeto de monitoramento seja concluído de forma eficiente e com baixo custo. Como o módulo de fonte de alimentação PoE alimenta a câmera de vigilância e fornece a rede?

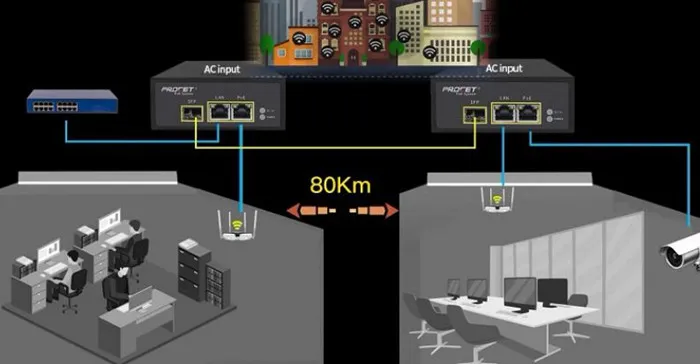

A fonte de alimentação PoE requer apenas um cabo de rede para fornecer energia e transmissão de rede para AP (câmeras PoE, AP sem fio e outros equipamentos) ao mesmo tempo. O sistema de monitoramento de segurança adota solução de fonte de alimentação de rede PoE (veja a figura abaixo para detalhes), eliminando a necessidade de instalação de soquete e implantação de cabo de alimentação. etc., economizando assim custos de tempo, custos de implantação de rede, custos de mão de obra de instalação e custos de manutenção posteriores, etc. Quanto mais dispositivos alimentados por injetores PoE forem usados ​​na rede, mais óbvia se torna essa vantagem de tempo e custo.

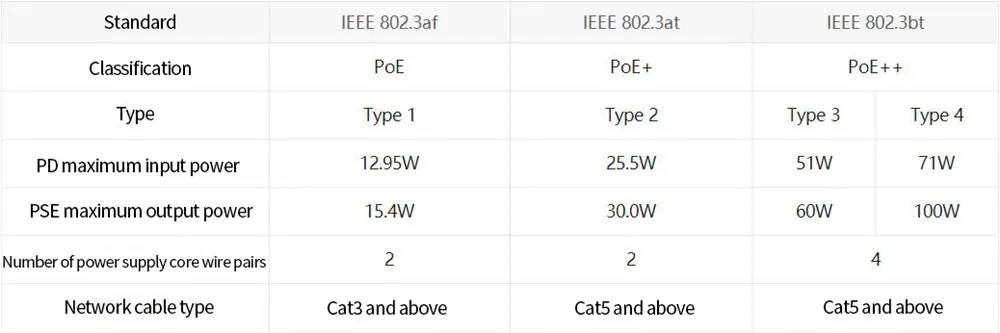

Existem apenas três padrões para módulos de alimentação de injetores PoE. A potência da fonte de alimentação IEEE802.3af é de 15,4 W/at. A potência da fonte de alimentação é de 30W/bt. A potência da fonte de alimentação é de 90w (veja a figura abaixo para detalhes). Como combinar a fonte de alimentação PoE e o recebimento de energia PoE (câmera PoE)? Por exemplo:

1.Quando a potência da câmera PoE é de 10W, você pode escolher o módulo de fonte de alimentação PoE IEEE802.3af;

2.Quando a potência da câmera PoE é de 20W, você deve escolher o módulo de fonte de alimentação PoE IEEE802.3802.3at;

3. Deve-se observar que o padrão 802.3at é compatível com versões anteriores do padrão 802.3af, portanto, quando a câmera PoE é o padrão 802.3af, você pode escolher um módulo de fonte de alimentação 802.3af ou PoE padrão.

O padrão 802.3bt é compatível com versões anteriores de 802.3at e 802.3af.
