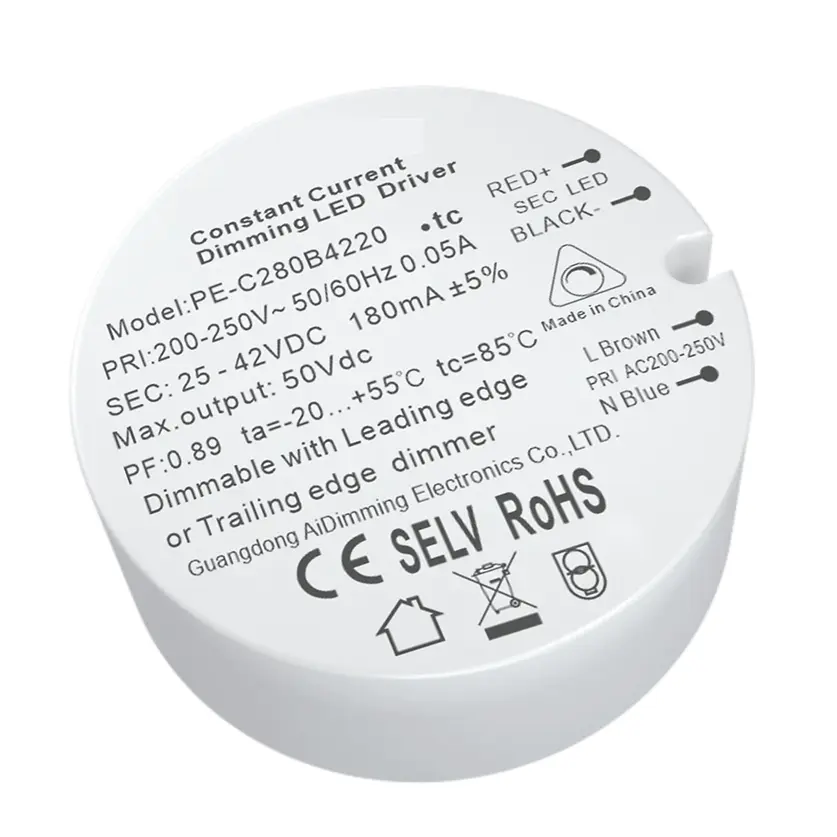

Driver LED regulável Triac de corrente constante de 8,4 W

PE-C280 é um dos drivers LED reguláveis triac de corrente constante de 8,4 W desenvolvido pelo fabricante chinês Starwell com alto fator de potência, alta eficiência, alta precisão, o uso do chip de controle de interruptor de baixa perda estável e eficiente e os componentes de alto desempenho o tornam com baixo ruído, longa vida e outras características.

Enviar consulta

Como fabricante profissional, a Starwell gostaria de fornecer a você um driver LED regulável triac de corrente constante de 8,4 W de alta qualidade, que é adequado para dimmer RPC MOSFET e dimmer FPC TRAIC.

Especificação

Modelo		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
SAÍDA	Tensão de saída	12-24Vcc	25-42Vcc	2,5-6 Vcc	6-12Vcc	12-24Vcc
	Tensão máxima de saída	24Vcc	42Vcc	6Vcc	12Vcc	24Vcc
	Tensão de saída sem carga	27Vcc	43Vcc	8Vcc	15Vcc	27Vcc
	Corrente de saída	350mA	200mA	700mA	700mA	300mA
	Potência de saída	4,2 W ~ 8,4 W	5W~8,4W	1,75 W ~ 4,2 W	4,2 W ~ 8,4 W	3,6 W ~ 7,2 W
	Nível estroboscópico	Menor oscilação (8%)
	Faixa de escurecimento	2 ~ 100%,
	Frequência de escurecimento PWM
	Precisão Atual	±5%
	Ondulação e ruído	=500mv pp
ENTRADA	Interface de escurecimento	Borda de ataque/borda de tração Triac
	Faixa de tensão de entrada	200-250Vca
	Freqüência	50/60Hz
	Corrente de entrada	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Fator de potência	PF>0,9 (em carga total)	PF>0,9 (em plena carga)	PF>0,88 (em plena carga)	PF>0,88 (em carga total)	PF>0,88 (em plena carga)
	THD	230Vac@THD <20% (em carga total)
	Eficiência (tip.)	77%	79%	77%	77%	77%
	Corrente de irrupção (tip.)	Partida a frio0,8A	Partida a frio0,8A	Partida a frio 1,54A	Partida a frio0,8A	Partida a frio0,8A
	Anti-surto	L-N: 1,5kV
	Corrente de fuga	<0,25mA/230Vca
AMBIENTE	Temperatura de trabalho	tc: 55°C tc: 85°C
	Umidade de trabalho	20 ~ 95% UR, sem condensação
	Temperatura de armazenamento, umidade	-40 ~ 80°C, 10~95% UR
	Temperatura. Coeficiente	±0,03%/°C(0-50)°C
	Vibração	10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO	Proteção contra superaquecimento	Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
	Proteção contra sobrecarga	Desligue a saída quando a potência nominal≥102%, recuperação automática.
	Proteção contra curto-circuito	Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
	Proteção sem carga	Desligue a saída se não houver carga, a recuperação automática quando a carga voltar ao normal.
SEGURANÇA E EMC	Suportar Tensão	E/PO/P: 3750Vca
	Resistência de Isolamento	E/PO/P: 100MΩ/500VDC/25°C/70%UR
	Normas de segurança	IEC/EN61347-1, IEC/EN61347-2-13
	Emissão EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Imunidade EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Padrão de teste estroboscópico	IEEE 1789
OUTROS	Dimensão	43,2×0,5mm(D×A)
	Embalagem	NA bolsa
	Peso (GW)	42g±5g

Faturas:

● Driver de dimerização com corte de fase de LED, faixa de dimerização de 2 a 100%

● Adequado para dimmer RPC MOSFET e dimmer FPC TRAIC

● PFC ativo

● Proteções: curto-circuito/sobretensão/sobrecorrente

● Tecnologia de condução de calor em sílica gel, vento frio natural

● Volume ultrapequeno

● Adequado para iluminação residencial LED e iluminação comercial

● Dispositivo seguro de proteção sem carga

● Instalação econômica e conveniente

● estar em conformidade com os padrões mundiais de segurança de equipamentos de iluminação

● Classe de proteção II

● Três anos de garantia

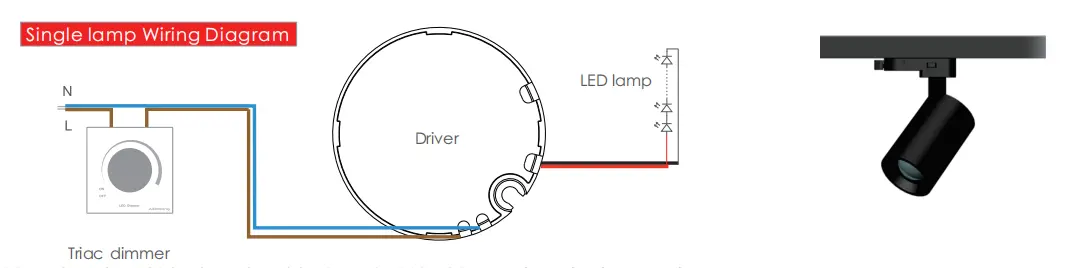

Diagrama de fiação:

Fiação:

O fio de saída: cabo de PVC vermelho e preto 20AWG, comprimento 200-230 mm, requisito de decapagem de fio: 5-7 mm

O fio de entrada: fio com isolamento duplo VDE marrom azul 20AW, comprimento 150-160 mm, requisito de decapagem de fio: 5-7 mm

O uso de orientação:

1. Preste atenção à distinção entre entrada e saída, conecte corretamente e ligue

2. Conecte primeiro a carga da saída DC, abra a fonte de alimentação após a verificação; no modo de corrente constante, se ligar em circuito aberto, desligue a fonte de alimentação e não pode conectar o LED até que a energia elétrica armazenada pela liberação de saída, ou pode danificar o LED;

3. Este tipo de fonte de alimentação é limitado apenas ao uso de lâmpadas e lanternas LED, a faixa de votação de entrada é AC200-250v, o algodão de isolamento térmico e outros itens que obstruem a dissipação de calor do produto, o que está em conformidade com o produto sob a tensão de saída especificada, faixa de corrente, a temperatura do ambiente de uso é de -20-45 queridos, e a superfície não pode cobrir as condições do meio ambiente, este produto goza de três anos de garantia gratuita.

As condições anormais e os métodos de tratamento correspondentes:

1. A lâmpada LED não acende depois que o driver de escurecimento é conectado pela primeira vez. Desligue a entrada CA e verifique o seguinte:.

a) Se há ou não mau contato na saída CC:

b) Se a polaridade da saída CC está invertida ou a placa de LED é soldada anti;

c) Se a entrada CA está com mau contato: teste após eliminar essas falhas.

2. O dispositivo tem boa conexão, luzes LED, mas o LED pisca. Desligue a entrada CA e verifique a saída CC.

a) na estrada.sob carga.

b) Se os parâmetros e os parâmetros reais correspondem ou não.

3. Por favor, comunique-se conosco em tempo hábil se tiver alguma dúvida sobre o uso, faremos o possível para resolver os problemas com você.
