Você é bem-vindo em nossa fábrica para comprar o que há de mais recente em vendas, preço baixo e alta qualidade Driver de LED regulável de corrente constante 45W 0-10V CCT, a STARWELL espera cooperar com você.

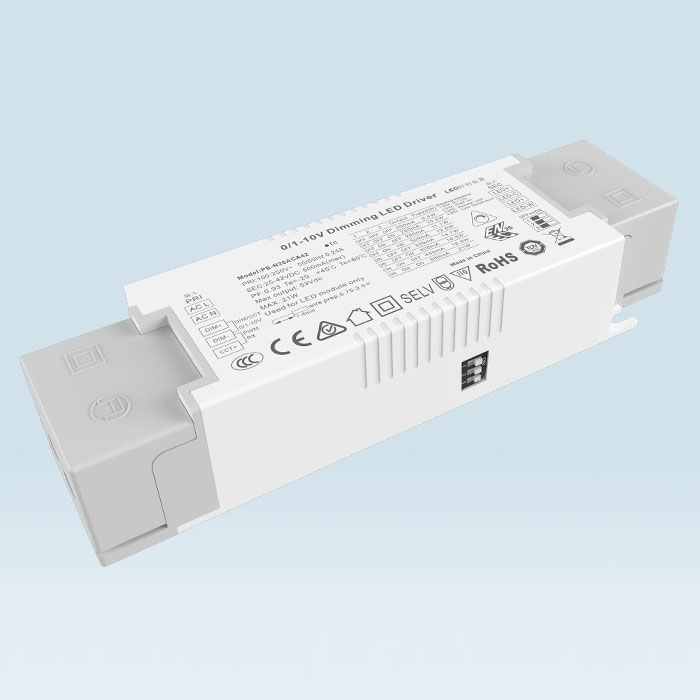

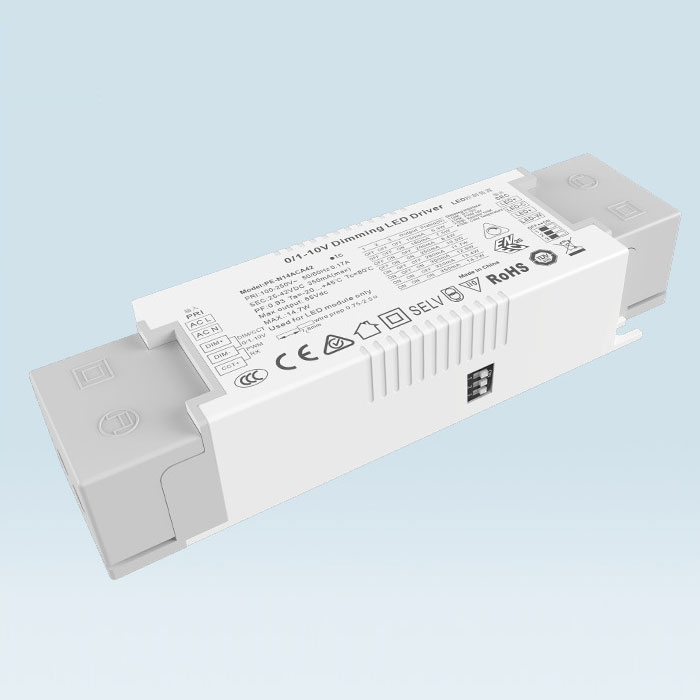

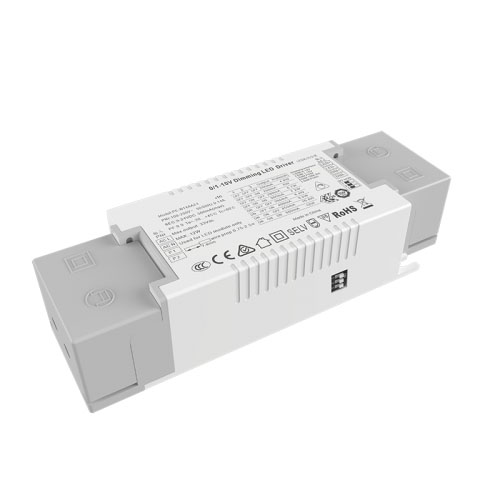

PE-N45ACA adota controle de sinal bidirecional, uma maneira de controlar o brilho e a outra maneira de controlar a temperatura da cor. As matérias-primas utilizadas são marcas de primeira linha e chip importado com design de escurecimento ultra profundo, que combina com uma variedade de sistemas de escurecimento inteligentes do mercado. A saída de escurecimento PWM controla o brilho do LED e controla com precisão a temperatura da cor. O processo de condução de calor do silicone é adotado internamente e o equilíbrio térmico dos componentes eletrônicos é mais estável.

Características do driver LED regulável de corrente constante 0-10V CCT de 45W:

1. Integre várias interfaces de escurecimento e correspondência de cores

2. 0-10v/1-10v adaptativo

3. A saída de controle digital é adotada e não há estroboscópico

4. Faixa de entrada CA geral internacional de 100-250 V

5. Resfriamento de ar natural, à prova de umidade, condução de calor e processo de dissipação de calor de sílica gel

6. Design de escurecimento profundo

7. Múltiplas funções de proteção

8. Terminal de tensão rápida de saída, seguro e conveniente

9. Design de crimpagem, conveniente e rápido

10. Seleção atual de 8 marchas

11. Certificados TUV CE SAA ENEC

12.147,5*43*30mm

Lista de modelos de driver de LED regulável de corrente constante 45W 0-10V CCT:

Escurecimento de corrente constante 0/1-10V CCT

Series	Escurecimento	Modelo	Entrada	Poder	PF	Corrente de saída	Voltagem de saída
PE-N14ACA 3-15W sem cintilação	PWM10V 100 mil Potenciômetro unidirecional CCT Mão Única escurecimento	PE-N14ACA42	AC100-250V	15W	0,88-0,96PF THD<10%	25-42V	150/180/200/250/280/300/320/350mA
PE-N20ACA 8-20W sem cintilação	PWM10V 100 mil Potenciômetro unidirecional CCT Mão Única escurecimento	PE-N20ACA42	AC100-250V	21W	0,88-0,96PF THD<10%	25-42V	200/250/280/300/350/400/450/500mA
PE-N30ACA 15-30W sem cintilação	PWM10V 100 mil Potenciômetro unidirecional CCT Mão Única escurecimento	PE-N30ACA42	AC100-250V	29,4 W	0,88-0,96PF THD<10%	25-42V	350/400/450/500/550/600/650/700mA
PE-N45ACA 30-44W sem cintilação	PWM10V 100 mil Potenciômetro unidirecional CCT Mão Única escurecimento	PE-N45ACA42	AC100-250V	44,1 W	0,88-0,96PF THD<10%	25-42V	700/750/800/850/900/950/1000/1050mA

Aplicação de driver de LED regulável de corrente constante 0-10V CCT de 45W:

1. Fonte de luz LED de duas cores

2. Iluminação inteligente da villa

3.Sistema de iluminação inteligente sem fio pode ser acessado

4. Iluminação do museu

Especificação do driver de LED regulável de corrente constante 0-10V CCT de 45W:

Modelo		PE-N30ACA42	PE-N45ACA42
SAÍDA	Voltagem de saída	25-42Vcc	25-42Vcc
	Tensão máxima de saída	42Vcc	42Vcc
	Tensão de saída sem carga	53Vcc	53Vcc
	Corrente de saída	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	Potência de saída	8,75 W ~ 29,4 W	17,5 W ~ 44,1 W
	Nível estroboscópico	Sem cintilação
	Faixa de escurecimento	0 ~ 100%, LED com escurecimento de 0,03%
	Frequência de escurecimento PWM	>3600Hz
	Precisão Atual	±3%
	Modo de desligamento	Sinal ativo, sem acesso de sinal, saída da corrente máxima definida
ENTRADA	Interface de escurecimento	Corrente de interface de sinal de potenciômetro 0-10V 1-10V 10vpwm 100k < 0,1mA
	Faixa de tensão de entrada	100-250Vca
	Frequência	50/60Hz
	Corrente de entrada	<0,3A ac110v	<0,5A ac110v
	Fator de potência	FP>0,99/100V	FP>0,99/100V
	THD	230Vac@THD <10% (em plena carga)
	Eficiência (tip.)	87%	88%
	Corrente de irrupção (tip.)	partida a frio20A@230Vac	partida a frio20A@230Vac
	Anti-surto	L-N: 2kV
	Corrente de fuga	<0,25mA/230Vca
AMBIENTE	Temperatura de trabalho	ta: 45°C tc: 80°C
	Umidade de trabalho	20 ~ 95% UR, sem condensação
	Temperatura de armazenamento, umidade	-40~80°C°, 10~95% UR
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibração	10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO	Proteção contra o superaquecimento	Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
	Proteção de sobrecarga	Desligue a saída quando a potência nominal≥102%, recuperação automática.
	Proteção contra curto-circuito	Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
	Proteção sem carga	tensão constante de saída.
SEGURANÇA e EMC	Tensão suportável	E/PO/P: 3750Vca
	Resistência de Isolamento	E/PO/P: 100MΩ/500VDC/25°C/70%UR
	Padrões de segurança	IEC/EN61347-1, IEC/EN61347-2-13
	Emissão EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Imunidade EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Padrão de teste estroboscópico	IEEE 1789
OUTROS	Dimensão	160(130)×43×30mm(C×L×A)
	Embalagem	Saco PE
	Peso (GW)	245g±10g
Observações	Os produtos convencionais são controlados por uma forma de ajuste de brilho e uma forma de ajuste de temperatura de cor. Alguns sistemas inteligentes do mercado são controlados por duas formas de ajuste de brilho para misturar cores. São necessárias instruções especiais e nossa empresa possui procedimentos correspondentes Os parâmetros medidos são realizados sob o ambiente de entrada de 230 Vca de 25 graus Fonte de alimentação de corrente constante, no estado sem escurecimento, a corrente de saída é o valor máximo definido A tensão conectada à lâmpada deve estar dentro da faixa de tensão marcada da fonte de alimentação Este produto adota processo de dissipação de calor de sílica gel por condução de calor para equilibrar a temperatura interna e garantir a segurança e confiabilidade do produto Distância de teste da linha de sinal: fio blindado quadrado de 1,5, 200m com 20 fontes de alimentação. Devido ao fator distância, a distância é alongado e o número de controles será reduzido

Dimensão:

Rótulo:

Seleção atual de led:

Chave DIP para seleção rápida de 8 correntes opcionais (ver tabela abaixo).

Após a configuração da corrente pela chave DIP, desligue e ligue para tornar a nova corrente efetiva.

Por exemplo. LED 3.2V/pcs: 9-24V pode alimentar LEDs de 3-7pcs em série, 25-42V pode alimentar LEDs de 7-12pcs, a quantidade máxima de LEDs em série estará sujeita à tensão real do LED.

Diagrama de fiação:

O uso de orientação:

A extremidade de entrada do produto é fornecida com uma tampa de prensagem da linha de entrada com braçadeira de travamento automático. Use uma chave de fenda para forçar uniformemente para cima e incline-a lentamente para expor o terminal de entrada, conecte a linha viva CA L e a linha zero n e conecte o terminal de saída de acordo com a identificação do produto. Preste atenção aos pólos positivo e negativo Nota

1. Ao usar esta fonte de alimentação, preste atenção para distinguir a extremidade de entrada e a extremidade de saída. Conecte a fiação corretamente e ligue somente após verificar Nota

2. Conecte primeiro a carga na saída DC, confirme se está correta e, em seguida, ligue a fonte de alimentação; No modo de corrente constante, se o circuito aberto estiver ligado, desligue a fonte de alimentação e conecte o LED após a energia elétrica armazenada na extremidade de saída ser liberada, caso contrário o LED pode queimar Nota

3. Este driver de energia é usado apenas para lâmpadas LED. A faixa de tensão de entrada do produto é AC 100-265V. Quando usado dentro da faixa de tensão e corrente de saída especificada, a temperatura ambiente é de -20 a + 45 ℃, e a superfície não pode ser coberta com algodão isolante térmico e outros itens que bloqueiem a dissipação de calor do produto. Em um ambiente que atenda às condições de serviço do produto, este produto tem garantia gratuita de cinco anos.

Soluções para problemas comuns durante o uso:

1. O produto não funciona quando ligado:

Verifique se o fio de pressão está conectado corretamente, pressione o terminal do fio de pressão novamente,

Se os pólos positivo e negativo da lâmpada LED estão corretos,

Se a entrada e a saída estão conectadas incorretamente.

Verifique se o fio de sinal está em curto-circuito (se a lâmpada de sinalização pode ser ligada quando desconectada)

2. Ligue a lâmpada do flash: 1. Se a lâmpada piscar, verifique se a tensão da lâmpada LED está dentro da faixa de tensão da fonte de alimentação.

3. Sem temperatura de mistura de cores ou ajuste de brilho:

Verifique se a linha de sinal está conectada ou em curto-circuito.

Apenas o brilho pode ser ajustado, não a temperatura de mistura de cores. Verifique se o sistema é bidirecional que ajusta brilho, temperatura e cor ao mesmo tempo

4. Como a fonte de alimentação é controlada por número de linha de baixa tensão, linhas de sinal blindadas devem ser usadas tanto quanto possível no uso real para garantir a quantidade de controle e distância

Diferença entre 0-10V e 1-10V:

1.Quando o dimmer 0 / 10V é ajustado para o máximo de 10V, a corrente de saída atingirá 100% da potência de saída e o brilho atingirá 100%. Quando o dimmer 0-10V é ajustado para 0V, a corrente será mínima e a luz será desligada; Quando o dimerização de 1-10V é ajustado para 1V, a corrente é mínima e a luz está apagada.

2.Diferença entre escurecimento de 0-10V e 1-10V: diferentes tensões de partida e fechamento, 0-10V está ligado em 0,7V, (o brilho mínimo) 1-10V está ligado em 1,2V (o brilho mínimo).

3. driver de escurecimento digital 0-10v e 1-10v com identificação automática de escurecimento dois modos de escurecimento.

4.O mesmo circuito de sinal controla claro e escuro ao mesmo tempo.

5.Dimmer (sistema de escurecimento) é dividido em sinais de escurecimento de 0-10V e 1-10V.

6. A compatibilidade de escurecimento está relacionada à distância de controle da linha de sinal e ao número de fonte de alimentação de controle. Se o número for muito grande ou a linha de sinal for muito longa, ocorrerão problemas como não poder ajustar para baixo e não poder ajustar.
