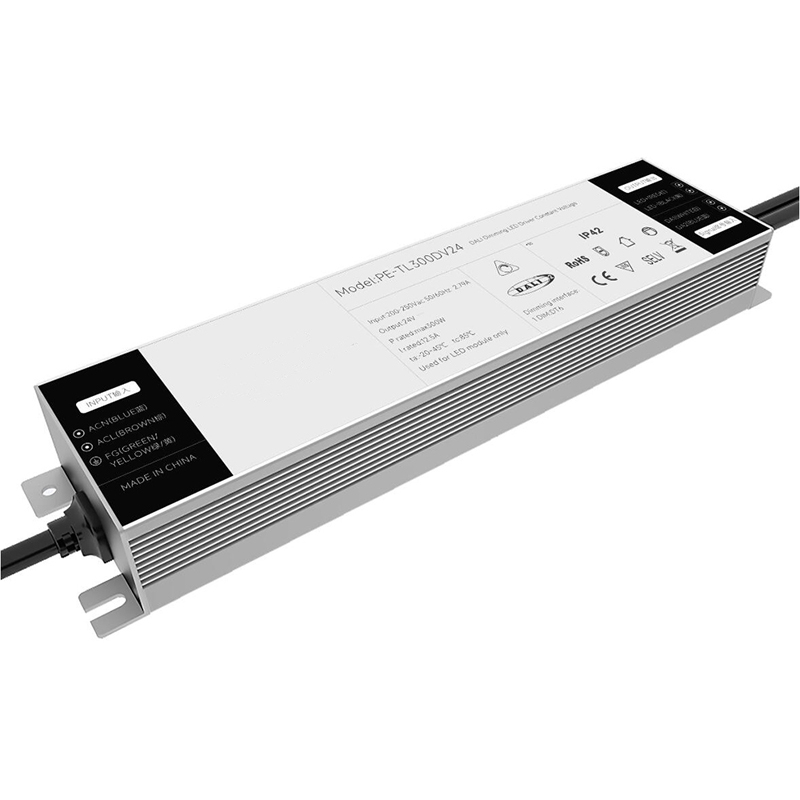

Driver LED DALI de tensão constante 300W

O driver DALI LED de tensão constante de 300W é um tipo de driver de LED projetado especificamente para funcionar com sistemas de iluminação LED que requerem uma fonte de alimentação de tensão constante. É compatível com o protocolo de controle DALI (Digital Addressable Lighting Interface), que permite o controle digital e a regulação das luzes LED.

Enviar consulta

PE-TL300DV adota processo especial de soldagem de revestimento de alumínio, revestimento de alumínio e dissipação de calor de sílica gel por condução de calor interna, uso mais estável, todas as matérias-primas são marcas de primeira linha e chips importados excedem. O design de escurecimento profundo combina com o sistema de escurecimento inteligente de diversas marcas do mercado. Tensão anti-surto 2KV, escurecimento suave, sem estroboscópico, baixo ruído no processo de escurecimento.

Características:

1. A interface padrão Dali está em conformidade com os padrões Dali 144

2. Certificação Dali2, membro Dali

3. Controle digital, saída sem cintilação

4. Faixa de entrada CA geral internacional de 100-250 V

5. Resfriamento de ar natural, à prova de umidade, condução de calor, processo de dissipação de calor em sílica gel

6. Curva de escurecimento de profundidade autodesenvolvida

7. Múltiplas funções de proteção

8. Processo especial de soldagem de alumínio, design de volume ultra pequeno

9. Cumpra o padrão ERP e o consumo de energia em espera é inferior a 0,5 W

10. Tamanho: 265*63*35mm

Lista de modelos:

Driver LED DALI de tensão constante 300W

Series	Tipo de escurecimento	Modelo	Entrada	Poder	PF	Voltagem de saída	Corrente de saída
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0,96PF THD<10%	24V	2,5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100 W	DALI	PE-IL100DV24	AC100V-250V	100 W	0,96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150 W	DALI	PE-IL150DV24	AC100V-250V	150 W	0,96PF THD<10%	24V	6,25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250 W	0,96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20,83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0,96PF THD<10%	24V	12,5A
		PE-TL350DV24				12V	25A

Aplicativo:

1. Tira de luz LED

2. Iluminação inteligente da villa

3.Pode ser conectado ao sistema de iluminação inteligente DALI

4. Iluminação do museu

Especificação:

Modelo		PE-TL300DV24	PE-TL300DV12
SAÍDA	Voltagem de saída	24Vcc	12Vcc
	Tensão máxima de saída	12,5A	25A
	Sem tensão de saída de carga	24Vcc	12Vcc
	Faixa de potência de carga	0-12,5A	0-25A
	Potência de saída	0-300 W	0-300 W
	Nível estroboscópico	Sem cintilação
	Faixa de escurecimento	0 ~ 100%, LED começa em 0,03% possível.
	Frequência de escurecimento PWM	>3600Hz
	Precisão Atual	±3%
	Modo de desligamento	função de memória quando desligar
ENTRADA	Interface de escurecimento	DALI (IEC62386)Corrente de controle de sinal <2mA
	Faixa de tensão de entrada	100-250Vca
	Frequência	50/60Hz
	Corrente de entrada	<1,7A ac100v
	Fator de potência	PF>0,98/100 Vca (em plena carga)
	THD	230Vac@THD <8% (em plena carga)
	Eficiência (tip.)	89%	88%
	Energia em espera	0,4 W
	Corrente de irrupção (tip.)	partida a frio48A@230Vac
	Anti-surto	L-N: 2kV
	Corrente de fuga	<0,25mA/230Vca
AMBIENTE	Temperatura de trabalho	ta: 45°C tc: 80°C
	Umidade de trabalho	20 ~ 95% UR, sem condensação
	Temperatura de armazenamento, umidade	-40~80°C, 10~95% UR
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibração	10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO	Proteção contra o superaquecimento	Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
	Proteção de sobrecarga	Desligue a saída quando a potência nominal≥102%, recuperação automática.
	Proteção contra curto-circuito	Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
	Proteção sem carga	tensão constante de saída.
SEGURANÇA e EMC	Tensão suportável	E/PO/P: 3750Vca
	Resistência de Isolamento	E/PO/P: 100MΩ/500VDC/25°C/70%UR
	Padrões de segurança	IEC/EN61347-1, IEC/EN61347-2-13
	Emissão EMC	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Imunidade EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Padrão de teste estroboscópico	IEEE 1789
OUTROS	Dimensão	2656335mm(C×L×A)
	Embalagem	Caixa
	Peso (GW)	604g±10g

Dimensão:

Rótulo:

Diagrama de fiação:

As condições anormais e os métodos de tratamento correspondentes:

Interface de iluminação digital endereçável (DALI)

A unidade escrava DALI enviará dados apenas solicitações da unidade mestre, ou seja, adotará o modo de resposta de comando

Existem no máximo 64 unidades escravas na mesma rede DALI, cada unidade tem um endereço separado (endereço curto), uma unidade de salvamento também pode ser atribuída a um determinado grupo, e uma unidade escrava pode pertencer a um grupo diferente, uma unidade de salvamento pode existir até 16 grupos ao mesmo tempo, cada unidade pode definir 16 cenários.

As principais características do protocolo DALI

1) Comunicação serial assíncrona.

2) Taxa de transmissão de 1200, usando o formato de codificação Manchester.

3) Sinal diferencial de duas mentiras.

4)O nível alto quando a tensão diferencial é maior que 9,5V.

5)O nível baixo quando a tensão diferencial é inferior a 6,5V.

6) A unidade mestre controla o processo de comunicação.

7) Um barramento DALI pode se conectar a 64 unidades escravas.

8)Cada unidade escrava pode ser endereçada individualmente.

Especificação Elétrica DALI

No estado inativo, do método da unidade da máquina para controlar o barramento:

1)Alta potência de saída em tempo normal, sem interferência no sinal de retenção.
