carregador de 22kw OBC

STARWELL, um dos fabricantes chineses de carregador OBC de 22kw, oferecendo excelente qualidade a um preço competitivo

Enviar consulta

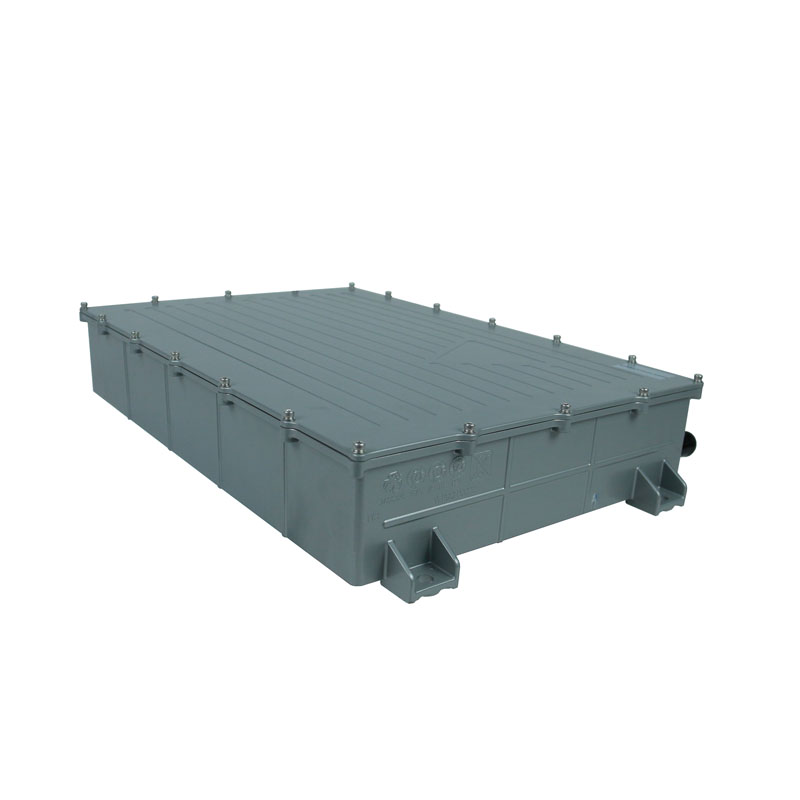

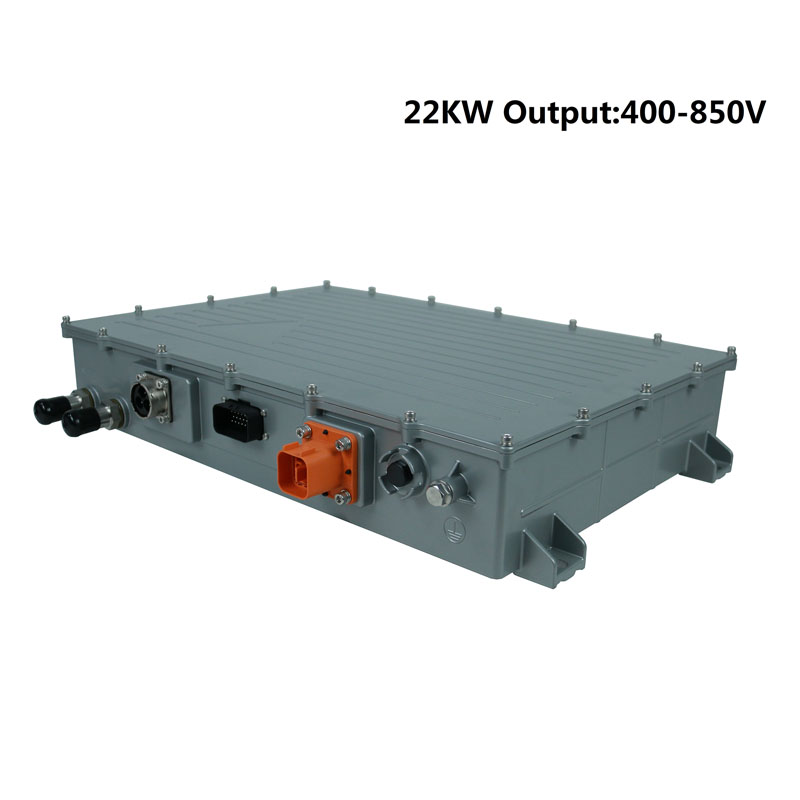

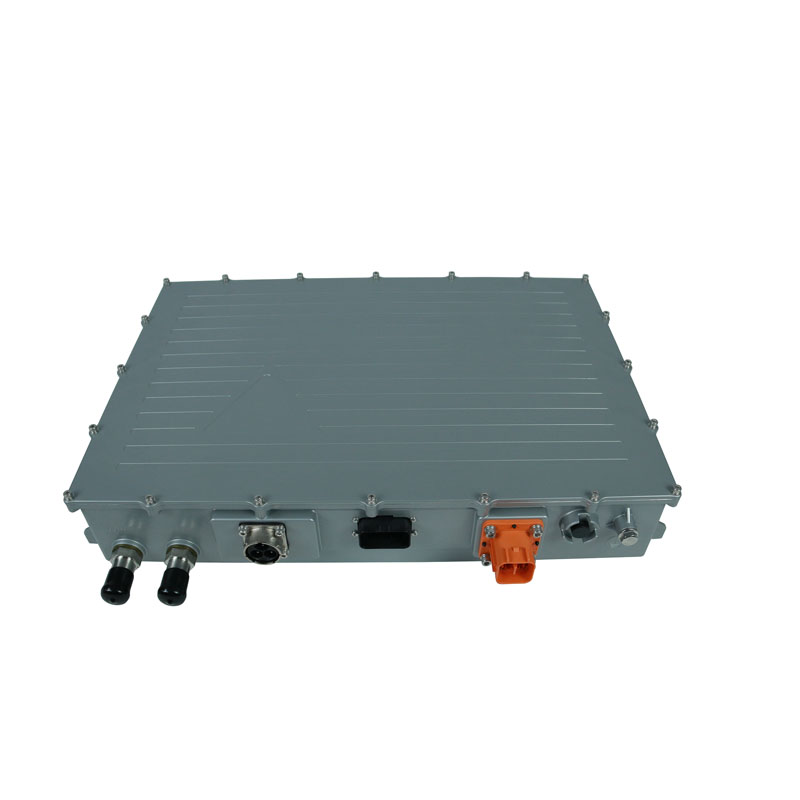

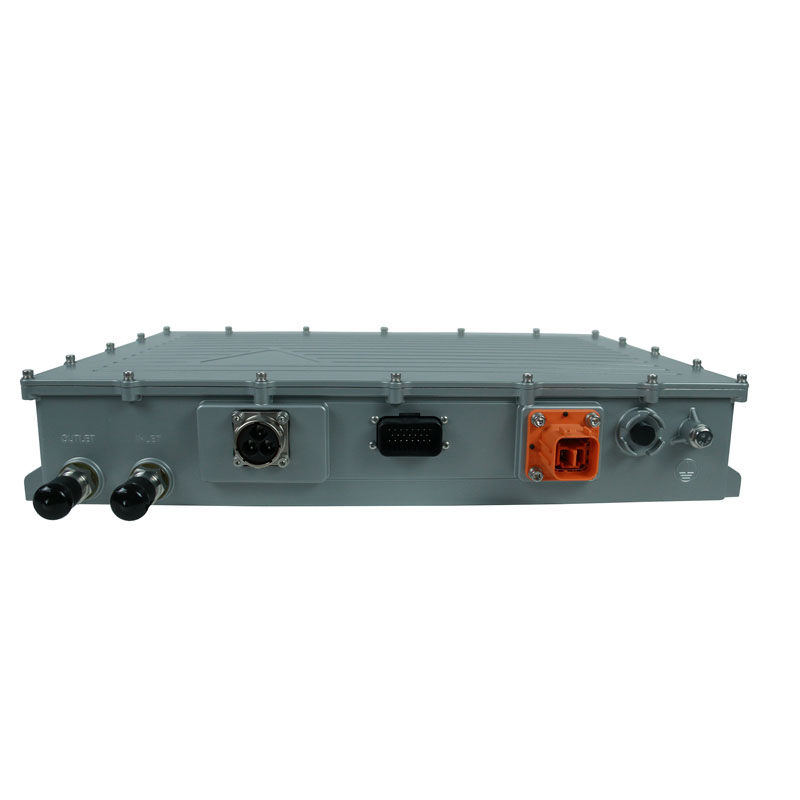

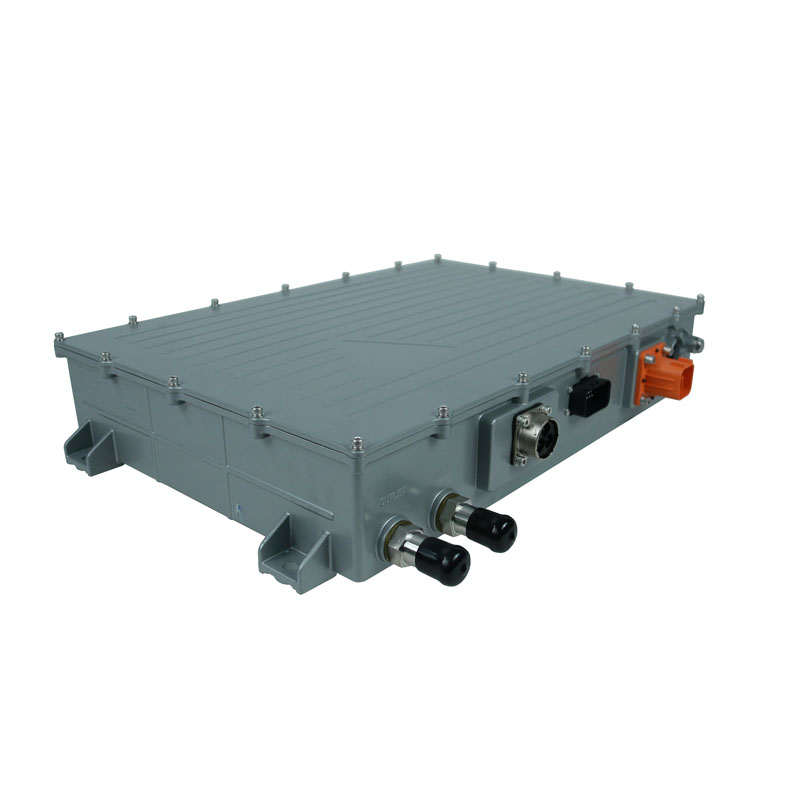

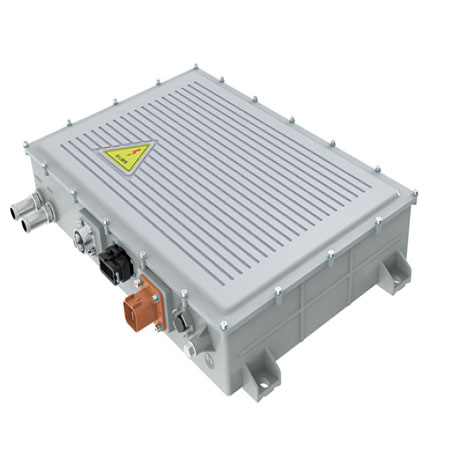

O OBC (carregador integrado) da série SW-AS22000 foi projetado especificamente para aplicações de carregadores de energia maiores, como ônibus e caminhões comerciais. Possui uma entrada CA trifásica e uma ampla faixa de tensão de saída de 400 VCC a 850 VCC. O OBC foi construído para suportar ambientes agressivos, incluindo vibração, choque térmico e faixas extremas de temperatura.

Uma das características notáveis da série SW-AS22000 é o seu sistema de refrigeração líquida, que ajuda a dissipar o calor de forma eficiente e garante um desempenho ideal. O OBC também vem com gabinete IP67, proporcionando proteção contra entrada de poeira e água.

O OBC é programável graças à unidade de controle independente incorporada em seu interior. Essa flexibilidade permite que o carregador seja personalizado para atender às necessidades individuais do cliente. Além disso, a série SW-AS22000 possui excelente adaptabilidade multi-rede, tornando-a compatível com padrões internacionais como SAE J1772 e EN61851.

O carregador OBC de 22 kW utiliza algoritmos de carregamento acionados por processador, que otimizam a eficiência de carregamento e contribuem para uma vida útil mais longa do carregador de bateria e da bateria de alta tensão (HV). Estes algoritmos garantem que o processo de carregamento seja adaptado às características específicas da bateria que está sendo carregada, maximizando seu desempenho e longevidade.

Em termos de faixa de aplicação, a série PCHG-AS22000, fabricada pela STARWELL, suporta vários tipos de baterias. Isso inclui baterias de chumbo-ácido, baterias de íon-lítio, baterias ternárias de íon-lítio e baterias de fosfato de ferro-lítio. O carregador OBC de 22 kW foi projetado especificamente para carregar esses tipos de bateria de maneira eficaz e segura.

Além disso, a série SW-AS22000 suporta comunicação através do protocolo CAN BUS, permitindo a integração com outros sistemas do veículo para maior capacidade de controle e monitoramento.

Característica principal

★Conformidade com entrada CA trifásica.

★Conformidade com SAE J1772 e EN61851.

★Construção compacta e leve.

★ Potência constante e capacidade de carregamento de corrente constante.

★Resistente a vibrações e IP67 para uso a bordo.

★ Firmware atualizável através do barramento CAN.

★Proteção de circuito de intertravamento de alta tensão CC (HVIL).

★ Potência de carregamento precisa e eficiente.

Função e recurso:

Tipo	Carregador de bordo de 22KW
Modelo	SW-AS22000
Tensão de saída de taxa	700 V
Modo de carregamento	Modo de resposta (pode se comunicar)

Entrada CA	Trifásico	Unidade
Faixa de tensão de entrada	152-465	V
Faixa de frequência de entrada	47-63	hertz
Corrente CA THD	<5	%
Fator de potência	> 0,99
Eficiência	> 94 @ de 50% até carga máxima	%
Máx. corrente de entrada (eff)	64	A
Potência máxima de entrada	22	kVA
Corrente INRUSH	< 40 @ 380 Vca	A

Saída CC		Unidade
Faixa programável de tensão	400 – 850	Vcc
Min. faixa de potência constante de tensão	700	Vcc
Precisão da tensão de carregamento	≤1	%
Precisão atual de carregamento	≤5	%
Amplitude de ondulação da corrente de carregamento	≤1	%
Máx. potência de saída	11	KW
Máx. corrente de carga	18	ADC
Tempo de resposta de saída	≤5	S
Pré-carregamento	interno

Função de carregamento
Função de carga	Carregamento de acordo com a comunicação BMS
Função de comunicação	Controle de barramento CAN
Protocolo de comunicação (para BMS)	Pela SAE J1939/Definido pelo cliente
Taxa de transmissão de comunicação CAN	250/500 kbps, sem resistor de terminação.
Controle de carga CA	Compatível com SAE J1772 e EN 61851 Quando SAE J1772 está ativado, o carregador é totalmente compatível com SAE J1772 Central Elétrica (compatível com EVSE SAE J1772, níveis 1 e 2). Quando EN 61851 está ativado, o carregador é totalmente compatível com EN 61851 Estação de energia.
Acordar	Sinal de 12 V Hardwire despertar Comando de despertar BMS CP, sinal CC desperta
