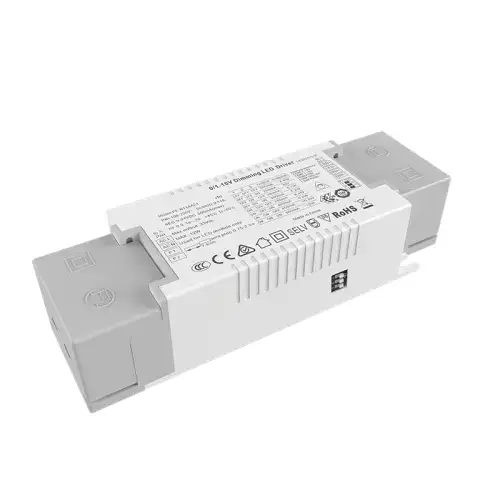

Driver LED regulável de corrente constante 10W 0/1-10V CCT

O driver de LED regulável CCT de corrente constante de 10W de alta qualidade de 10W da fábrica Starwell tem controle de sinal de dois canais adotado, um canal é 0/1-10v para controlar o brilho, o outro canal é 0/1-10v para controlar a temperatura da cor, a CPU controla a curva de escurecimento e o controle de frequência mista.

Enviar consulta

Como fabricante profissional, Starwell gostaria de fornecer driver de LED regulável CCT de corrente constante de 10W de alta qualidade 0/1-10V. Para obter a percepção visual do brilho, as matérias-primas utilizadas são marcas de primeira linha, design de escurecimento ultra profundo com chip importado, combinando com uma variedade de sistemas de escurecimento inteligentes do mercado Controle preciso da temperatura da cor, design de tamanho ultrapequeno (se o sistema for um modo de temperatura de cor mista com dois canais de ajuste de brilho ao mesmo tempo, ele precisará personalizar o programa).

Especificação

Modelo		PE-FN10ACA42	PE-FN20ACA42
SAÍDA	Tensão de saída	9-42Vcc 9-41Vcc 9-37Vcc 9-33Vcc 9-28Vcc	9-42Vcc
	Tensão máxima de saída	42Vcc	42Vcc
	Tensão de saída sem carga	45Vcc	45Vcc
	Corrente de saída	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Potência de saída	1,5 W ~ 9,8 W	2W~21W
	Nível estroboscópico	Sem cintilação
	Faixa de escurecimento	0 ~ 100%, LED começa em 0,03% possível.
	Frequência de escurecimento PWM	>3600Hz
	Precisão Atual	±5%
	Modo de desligamento	Sem saída de brilho máximo de sinal
ENTRADA	Interface de escurecimento	Corrente de interface de sinal 0-10V 1-10V <2ma
	Faixa de tensão de entrada	200-250Vca
	Freqüência	50/60Hz
	Corrente de entrada	<0,045A ac230v	<0,055A ac230v
	Fator de Potência	PF>0,94/230 V ca (em plena carga)	PF>0,95/230 Vca (em plena carga)
	THD	230Vac@THD <14% (em plena carga)
	Eficiência (tip.)	81%	86%
	Corrente de irrupção (tip.)	partida a frio25A@230Vac
	Anti-surto	L-N: 1,8kV
	Corrente de fuga	<0,25mA/230Vca
AMBIENTE	Temperatura de trabalho	ta: 45 °C tc: 80 °C
	Umidade de trabalho	20 ~ 95% UR, sem condensação
	Temperatura de armazenamento, umidade	-40 ~ 80°C, 10~95% UR
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibração	10~500Hz, 2G 12min./1ciclo, período de 72min. cada um ao longo dos eixos X, Y, Z.
PROTEÇÃO	Proteção contra superaquecimento	Ajustar ou desligar de forma inteligente a corrente de saída se a temperatura do PCB ≥110°C, se recuperar automaticamente.
	Proteção contra sobrecarga	Desligue a saída quando a potência nominal≥102%, recuperação automática.
	Proteção contra curto-circuito	Desligue automaticamente se ocorrer curto-circuito, recupera automaticamente.
	Proteção sem carga	tensão constante de saída.
SEGURANÇA e EMC	Suportar Tensão	E/PO/P: 3750Vca
	Resistência de Isolamento	E/PO/P: 100MΩ/500VDC/25°C/70%UR
	Padrões de segurança	IEC/EN61347-1, IEC/EN61347-2-13
	Emissão EMC	/
	Imunidade EMC	/
	Padrão de teste estroboscópico	IEEE 1789
OUTROS	Dimensão	130×37×22,6mm(C×L×A)
	Embalagem	Saco PE
	Peso (GW)	85g±10g

Características:

1.integrar múltiplas interfaces de escurecimento e correspondência de cores 2.0/1-10v ajuste de brilho, temperatura de correspondência de cores

3. saída de controle digital sem estroboscópico

4. Faixa de entrada CA de 200-250 V

5. resfriamento de ar natural, à prova de umidade, processo de dissipação de calor de silicone condutor de calor

6. Design de escurecimento profundo

7. múltiplas funções de proteção

8. Design de crimpagem, conveniente e rápido

Aplicativo:

1. Fonte de luz LED de duas cores

2. iluminação inteligente da villa

3. sistema de iluminação inteligente sem fio pode ser acessado

4. iluminação do museu

5. iluminação comercial de alta qualidade

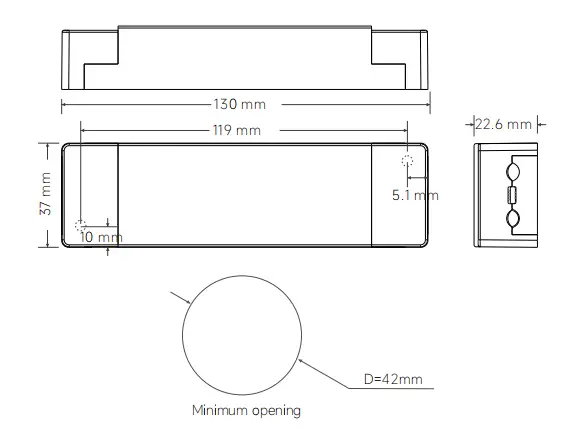

Dimensões:

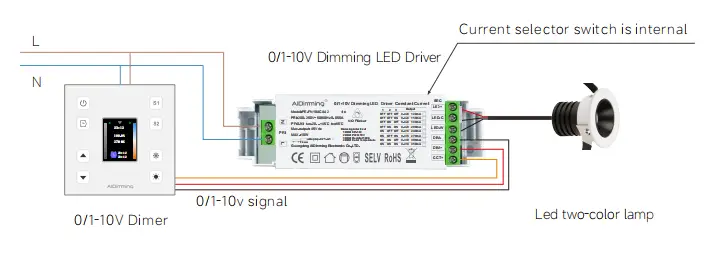

Fiação:

1. Fiação do terminal de entrada: adequada para bitola de fio 22awg-14awg (0,5 mm2 - 1,5 mm2), a decapagem requer estanho de 9-10 mm

2. Fiação do terminal de saída: adequada para bitola de fio 22awg-12awg (0,5 mm2 - 1,5 mm2), a decapagem requer estanho de 6-7 mm

3. Fiação do terminal de saída: o pólo positivo do LED de saída é o terminal comum e o LED de três fios pode

ser conectado a um dos pólos positivos.

Instruções de uso:

A menos que especificado de outra forma, todas as especificações e parâmetros são medidos em entrada de 230 VCA, carga nominal e temperatura ambiente de 25 ℃.

Temperatura

Este produto possui tampa de linha de prensa na entrada, com fixação autotravante, pode ser aberta com chave de fenda, então você

verá o terminal de entrada conectado com a linha AC L e o zero lime N. O terminal de saída conecta a de acordo com o

etiqueta do produto, observe o pólo positivo e negativo.

**1: preste atenção à distinção entre entrada e saída, conecte corretamente e ligue

**2: conecte primeiro a carga da saída DC, abra o driver após verificar; no modo de corrente constante, se a energia

ligado em circuito aberto, desligue o driver e não consiga conectar o LED até que a energia elétrica armazenada pela saída

solte ou poderá danificar o LED;

**3.este tipo de driver é limitado apenas ao uso de lâmpadas LED, a faixa de tensão de entrada é AC200-250V, o isolamento térmico

algodão e outros itens que obstruam a dissipação de calor do produto, o que está em conformidade com o produto nas especificações

tensão de saída, faixa de corrente, a temperatura ambiente de uso é de -20-45 graus e a superfície não pode cobrir o

condições ambientais, este produto goza de 5 anos de garantia gratuita.

1. a lâmpada LED não acende depois que o driver de escurecimento é conectado pela primeira vez, desligue a entrada CA e verifique

como segue:

1) se há ou não mau contato na saída DC;

2) se a polaridade da saída DC está invertida ou a placa de LED é soldada anti;

3) se a entrada CA está com mau contato, teste após eliminar essas falhas;

2. o dispositivo tem boa conexão, luzes LED, mas o LED pisca, desligue a entrada CA e verifique o seguinte:

1).se os parâmetros e os parâmetros reais correspondem ou não.

2).por favor, comunique-se conosco em tempo hábil se tiver alguma dúvida sobre o uso, faremos o possível para resolver os problemas com você.

Diferença entre 0-10V e 1-10V:

1. Quando o dimmer de 0/10 V é ajustado para o máximo de 10 V, a corrente de saída atingirá 100% da potência de saída e o brilho atingirá 100%. Quando o dimmer 0-10V é ajustado para 0V, a corrente será a

mínimo e a luz será apagada; Quando o escurecimento de 1-10V é ajustado para 1V, a corrente é mínima e a luz está apagada.

2. Diferença entre escurecimento de 0-10 V e 1-10 V: diferentes tensões de partida e fechamento, 0-10 V está ligado em 0,7 V,

(o brilho mínimo) 1-10V está ligado a 1,2V (o brilho mínimo).

3. Driver de escurecimento digital 0-10V e 1-10V com identificação automática de escurecimento, dois modos de escurecimento.

4. O mesmo circuito de sinal controla claro e escuro ao mesmo tempo.

5. O dimmer (sistema de dimerização) é dividido em sinais de dimerização de 0-10V e 1-10V.

6. A compatibilidade de dimerização está relacionada à distância de controle da linha de sinal e ao número de fontes de alimentação de controle.

Se o número for muito grande ou a linha de sinal for muito longa, ocorrerão problemas como não poder ajustar para baixo e não poder ajustar.
